Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE3" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo, QT | Dişli oranı: | 31: 1 |
|---|---|---|---|
| Nominal Çıkış Torku: | 600 Nm | Tutma Torku: | 1500 Nm |
| Devirme Torku: | 5800 N / m | Standart Renk: | RAL 9006 |
| ters tepki: | 0.1 dereceden az | Döner tip: | Çift Eksenli |
| Vurgulamak: | küçük döner sürücü,sonsuz tahrik motoru |
||

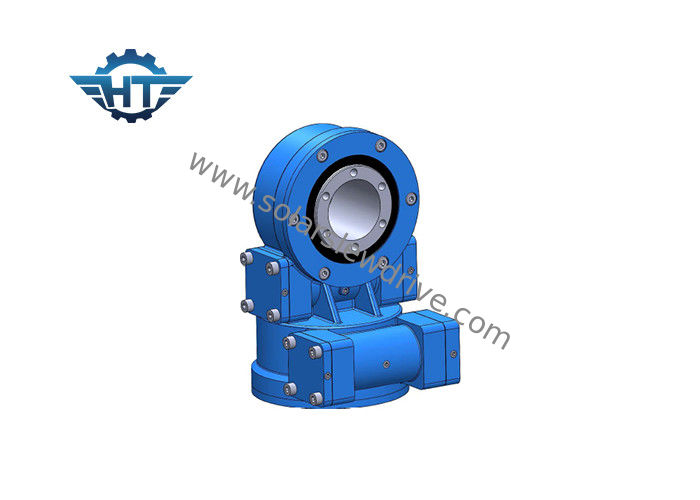

SDE3 Çift Motorlu Çift Eksenli Slew Sürücü Ünitesi 6 ADET Güneş Panelleri Için Güneş Takip Sistemi
Açıklama
Slew drives are used for concurrent transmission of axial and radial forces as well as transmission of tilting moments. Dönüş tahrikleri, eksenel ve radyal kuvvetlerin eşzamanlı iletimi ve devirme momentlerinin iletimi için kullanılır. Slew drives consist of a ball or roller slewing ring, hydraulic or electric drives, and a completely enclosed housing. Dönüş tahrikleri bir bilya veya silindir çevirme halkası, hidrolik veya elektrikli tahrikler ve tamamen kapalı bir muhafazadan oluşur. Series SE slew drives are designed with worm gear. SE serisi dönüş tahrikleri sonsuz dişli ile tasarlanmıştır.
Özellikleri
1. Yüksek destek torku güneş izleme sisteminin güvenliğini artırmak için
2. zarf içinde sonsuz sürücü
3. yüksek yük sağlamak için Çok diş temas
4. kendini- kilitleme fonksiyonu
Çift eksenli döner sürücüler, çift eksenli güneş izleyicilerinde, heliostatlarda, konsantre fotovoltaiklerde (CPV) ve uydu anteninde kullanılır.
Çift Eksenli Döner Tahriklerin Teknik Verileri
| model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Not: Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Kişiye Özel Hizmetler
1. özel tasarım dayalı farklı uygulamalar ve projeler
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. Different colors are available based on RAL code; 3. RAL koduna göre farklı renkler mevcuttur; our standard color is RAL 9006. standart rengimiz RAL 9006'dır.
applicatons
çift eksenli güneş takip sistemi için döner sürücü
uydu izleme sistemi için döner tahrik
Konsantre PV izleme sistemi için döner tahrik
