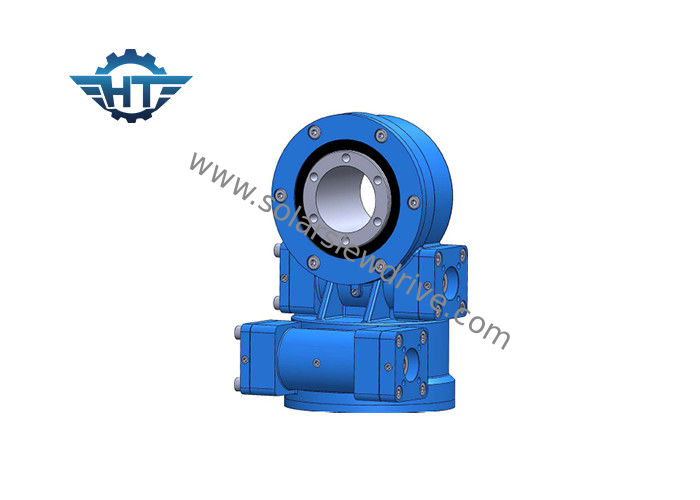

Güneş İzleyicileri İçin ISO9001 / CE Sertifikası ile SDE5 Düşük Dönme Hızı Çift Eksenli Dönme Tahrik

Güneş İzleyicileri İçin ISO9001 / CE Sertifikası ile SDE5 Düşük Dönme Hızı Çift Eksenli Dönme Tahrik

  • Güneş İzleyicileri İçin ISO9001 / CE Sertifikası ile SDE5 Düşük Dönme Hızı Çift Eksenli Dönme Tahrik
Güneş İzleyicileri İçin ISO9001 / CE Sertifikası ile SDE5 Düşük Dönme Hızı Çift Eksenli Dönme Tahrik
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE5"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 adet
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 15 ~ 45 gün
Ödeme koşulları: L/c, T/T, Western Union
Yetenek temini: 2000 Adet / ay
İletişim
Detaylı ürün tanımı
Malzeme: 50Mn, 42CrMo Modeli: SDE 5
Dişli oranı: 37: 1 Çıkış tork dekor: 800 Nm
Tork holding: 9200 Nm Devirme Torku: 6000 Nm
Verimliliği: % 40 Standart renk: RAL 9006
Boşluk: ≤ 0.1 Özelliği: Çift eksenli
Vurgulamak:

küçük döner sürücü

,

sonsuz tahrik motoru

Güneş İzleyicileri İçin ISO9001 / CE Sertifikası ile SDE5 Düşük Dönme Hızı Çift Eksenli Dönme Tahrik

Açıklama

Çevirme tahriklerinin performansı, 6kNm ila 220kNm tutma torku, 200Nm ila 63kNm çıkış torku, 500Nm ila 271kNm devirme momenti yük kapasitesi ve dişli kutusu redüksiyon oranları 30: 1 ila 156.600: 1 arasında değişmektedir. Montaj yatay, dikey veya çoklu eksenlerin bir kombinasyonu boyunca yapılabilir.

Dikey kurulum

Daha iyi koruma için solar uygulamalarda baş aşağı ekli çizime atıfta bulunan döner tahriklerin monte edilmesi önerilir.

Diğer uygulamalarda, montaj talimatları koruma seviyesinin değerlendirilmesine dayanmalı ve daha iyi koruma için daha iyi olacaktır.

Yatay kurulum

Daha iyi koruma ve yükselme ekseni için koruma eklemek için döner tahriklerin azimut eksenine baş aşağı güneş enerjisi uygulamalarında takılması önerilir.

Diğer uygulamalarda, montaj talimatları koruma seviyesinin değerlendirilmesine dayanmalı ve daha iyi koruma için daha iyi olacaktır.

Çift eksenli çevirme tahrikleri iki yönden monte edilmiştir.

avantaj

1. döner halka dayalı Güçlü devirme anı

2. zarflama solucan sürücü benimseyin

3. Çoklu diş temasını kullanmak için daha büyük yük sürün

4. Daha iyi statik kendinden kilitleme fonksiyonu

Teknik veri

model oran Nominal Çıkış Torku (Nm) Devirme Torku (Nm) Tutma Torku (Nm) Eksenel Yük (kN) Radyal Yük (kN) verim Hassasiyet (°) Kendinden kilitleme Ağırlık (kg)
3" 31: 1 600 1500 5800 10 15 % 40 ≤0.1 Evet 25
5" 37: 1 800 6000 9200 16 27 % 40 ≤0.1 Evet 34
7" 57: 1 2000 7500 13200 34 58 % 40 ≤0.1 Evet 56
9" 61: 1 4300 16000 27200 60 130 % 40 ≤0.1 Evet 92
12" 78: 1 5800 25000 40560 77 190 % 40 ≤0.1 Evet 160
14" 85: 1 6750 48000 44200 110 230 % 40 ≤0.1 Evet 224
17" 102: 1 9460 67000 53040 142 390 % 40 ≤0.1 Evet 320
21" 125: 1 16000 89000 65000 337 640 % 40 ≤0.1 Evet 492
25" 150: 1 21450 112000 89000 476 950 % 40 ≤0.1 Evet 705

Not: Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.

Özel Servisler
1. Farklı uygulamalara ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.

applicatons

Konsantre güneş izleme sistemi, çevirme tahriklerinin yüksek performansına ihtiyaç duyan bir güneş sistemine çift eksenli döner tahrik uygulayarak.
