Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE12" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SDE12 |
---|---|---|---|
tip: | solucan ve solucan | Garanti: | 3 yıl |
OEM: | Mevcut | Teknik Destek: | Tüm hayat |
Uygulama: | Güneş takip sistemi | oran: | 78 |
renk: | RAL koduna göre | Çalışma Sıcaklığı.: | -30 ~ + 120 Santigrat |
Vurgulamak: | döner halka sürücü,küçük döner sürücü |
Dişli Oranı 78/1 SDE 12 Çift Eksenli Şal Sürücü Çift Eksenli Güneş Güneş Sistemi için Çift Eksenli

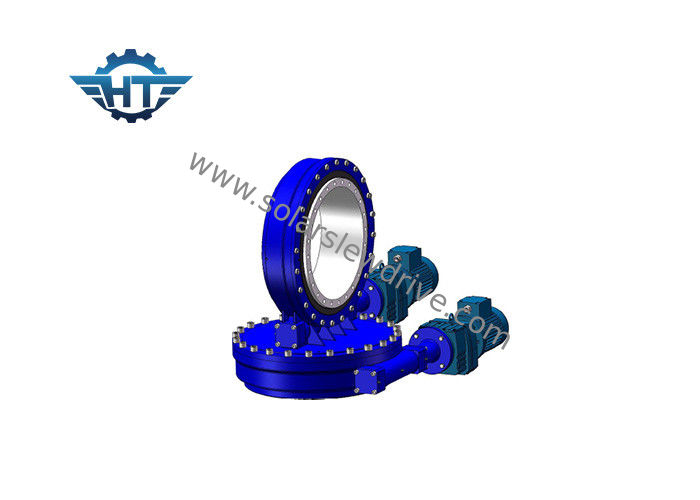

Çift eksenli dönüş sürücü (SDE tipi) - Solar izci dönüş sürücüsü
SDE serisi tasarımı VE ve SE'nin avantajlarını emer.Azimut ve Yükseklik 3D yönü aynı anda dönüyor.
Çift eksenli döner sürücüler için en yaygın döner sürücü uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) ve uydu veya radar yemekleri gibi çift eksenli güneş takip cihazlarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlayıcıları ve sahne ekipmanları bulunur.
Özellikler
Temel model boyutlarımız 1.500 Nm ila 11.200 Nm tutma torku, 100Nm ila 20.000 Nm çıkış torku, 5000 Nm ila 89.000 Nm devirme torku ve 30: 1 ila 150: 1 vites kutusu azaltma oranları sunar.Bir planet dişli kutusu takıldığında dişli oranı daha da yüksek olabilir.Sürücüler yatay, dikey veya birden fazla eksen kombinasyonu üzerine monte edilebilir.
Güvenilirlik
SDE çift eksenli döner sürücülerimiz, hassas 3D konumlandırmanın 30 yıllık saha ömrü için garanti edilir.SDE sürücüler, tek bir sürücüde verimli ve güvenilir bir çözüm oluşturur.Saha ömrünü en üst düzeye çıkarmak için ISO 9001, CE sertifikaları ile belirlenen standartları kullanarak tüm bileşenlerimizi ve hammaddelerimizi kalifiye ediyoruz.
Verim
Döner sürücülerimiz, maksimum kontrol ve hareket desteği sağlamak için patentli kum saati solucanı teknolojisini kullanır.Sonsuz dişlilerimiz, standart dişlilerden daha yüksek diş kavraması olan kum saati vidasından halka dişlisinin hatve hattında 5 ila 11 dişe geçerek şanzımana daha fazla stabilite ve güç verir.Kum saati teknolojisi hakkında daha fazla bilgi edinin.
Kum saati solucanı benimseyerek, sürücüler aşağıdaki özelliklere sahiptir:
1) Daha yüksek çıkış torku ve tutma yükü
2) Üst izleme hassasiyeti
3) güçlü korozyon direnci ve sızdırmazlık etkili
Çift eksenli döner sürücülerimiz belo olarak listelenmiştirw, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerine bakın
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassas (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Dönme sürücülerinin uygun boyutu nasıl seçilir?
Yalnızca performans eksikliğinden veya performans fazlasından kaçınmak için uygun boyutta bir döner sürücünün seçilmesi, uygun maliyetli çözümler elde etmede önemli bir rol oynar.
Uygun bir döner tahrik seçmek için lütfen bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıkış toque.Bu veriler hakkında net bir fikriniz yoksa, bize yükü, örneğin, panellerin ağırlığını ve döner sürücümüzdeki montaj braketlerini söyleyin.
3. yük boyutları ve son 10 yıl içinde bölgenizdeki en büyük rüzgar hangi önerilen sürücü büyük rüzgar geldiğinde maxium yük taşıyabilir hesaplamak için kullanılır.
4. sizin için uygun motorları tavsiye bize yardımcı olacak gerekli çıkış hızı.
5. boşluk gibi diğer bilgiler, IP sınıf talep vb
