Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo, QT | model: | çift eksenli 7 inç |
---|---|---|---|
Tutma Torku: | 13,5 kNm | Devirme Torku: | 13,2 kNm |
verim: | % 40 | Eksenel Yük: | 34 kN |
Radyal Yük: | 58 kN | renk: | RAL koduna göre |
Vurgulamak: | döner yatak tahriki,sonsuz tahrik motoru |

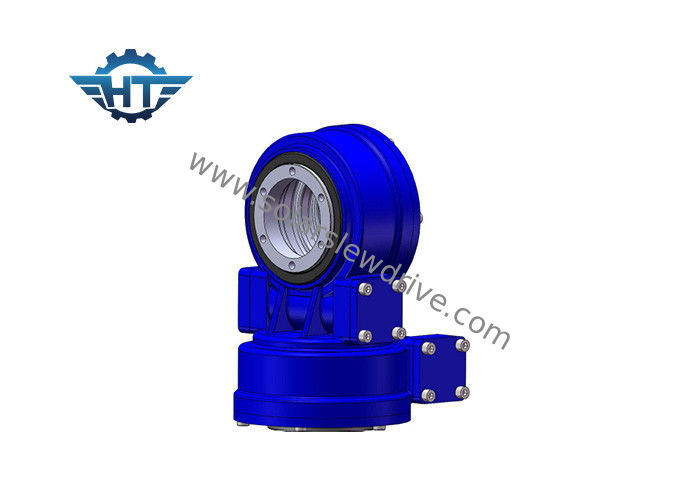

24 VDC Planet Dişli Motoru ile Sonsuz ve Sonsuz Tekerlek SDE7 Çift Eksenli Döner Sürücü
Çift eksenli güneş izci için dönüş sürücü
Güneş izleyicileri, mekanik özellikler dikkate alınarak tek eksenli izleyicilere ve çift eksenli izleyicilere ayrılabilir.Çift eksenli sistemler güneşin optimum bir şekilde izlenmesini sağlayabildiğinden, oluk tarzı sistem hariç, tüm konsantre güneş enerjisi teknolojilerinde daha popülerdirler.
Farklı çalışma koşullarına göre dönüş motorları için hidrolik motorlarımız ve elektrik motorlarımız var, detay verileri aşağıdaki gibidir:
Elektrikli dişli motoru
Motor Verileri | Gezegensel Veriler | ||
Nominal Gerilim | 24VDC | oran | 398: 1 |
Anma akımı | 1.3A | Çıkış Torku | 43Nm |
Nominal Hız | 800rpm | Çıkış Hızı | 2Rpm |
Korumalı Seviye | IP55 / 65/66 | gürültü, ses | <60db |
Hidrolik dişli motoru
Anahtar Parametreler Sözlüğü
Devirme Moment Torku: Tork yükün, yükün konumu ile döner yatağın merkezi arasındaki mesafeyle çarpımıdır.Yük ve mesafe tarafından üretilen qorque, nominal devirme momenti torkundan daha büyükse, çevirme tahriki devrilir.
Radyal yük: Döner yatak eksenine dikey yük
Eksenel yük: Döner yatak eksenine paralel yük
Tutma torku:Bu, ters torktur. Sürücü ters yönde döndüğünde ve parçalar hasar görmediğinde, elde edilen maksimum torka tutma torku denir.
Kendinden kilitleme: Sadece yüklendiğinde, döner sürücü geri dönemez ve bu nedenle kendinden kilitlenir.
SDE Model Performans Parametreleri
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassas (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
