Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SDE7 |
---|---|---|---|
tip: | solucan ve solucan | Garanti: | 3 yıl |
Teknik Destek: | Tüm hayat | Uygulama: | Güneş takip sistemi |
oran: | 57 | Ömür: | 30 yıl |
Vurgulamak: | döner yatak tahriki,sonsuz tahrik motoru |

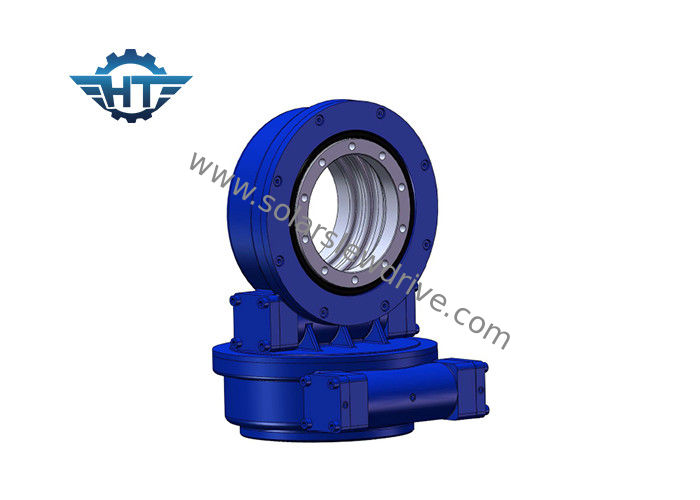

Termik Santral ve PV Takip Sistemi için Dış Mekan Kullanımı IP66 Çift Eksenli Döner Sürücü
Açıklama
Çevirme tahriki, radyal ve eksenel yükleri güvenli bir şekilde tutabilen ve döndürme için bir tork iletebilen bir dişli kutusudur.Dönüş, tek bir eksende veya birden fazla eksende birlikte olabilir.Kanal tahrikleri dişli, yataklar, contalar, gövde, motor ve diğer yardımcı bileşenler üreterek ve bitmiş bir şanzımana monte edilerek yapılır.
Döner tahrik, modüler römorklarda, vinçlerde, kereste tutma ekipmanlarında, hava çalışma platformunda, solar takip sistemlerinde rüzgar enerjisi sistemlerinde vb.
döner tahrik yüksek enlem alanları için uygundur ve güç üretiminin verimliliği% 35'in üzerinde artırılacak ve bu da güneş enerjisi üretim sisteminin verimliliğini önemli ölçüde artıracaktır.
Yatay tek eksenli güneş takip sistemi için, güneş panelinin ana mili, eğim açısını tam olarak izlemek için açıyı ayarlayacaktır.Bu tür döner tahrik sadece düşük enlem alanları için uygulanır.
Döner yatağı temel bileşeni olarak benimseyerek, döner sürücü aynı anda eksenel kuvvet, radyal kuvvet ve devirme momentini taşıyabilir.Döner sürücü güneş takip sistemlerinde yaygın olarak uygulanır.
Güneş takip sistemi yatay tek eksenli güneş takip sistemi, eğik tek eksenli izci ve çift eksenli güneş takip sistemine ayrılmıştır.
Güneş takip sistemlerinde kullanılan döner tahrikler temel olarak tek eksenli (SE serisi), çift eksenli (SDE serisi) ve dikey tiptir (VE serisi).Ve en yaygın kullanılan modeller SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Özellikler
Temel model boyutlarımız 1.500 Nm ila 11.200 Nm tutma torku, 100Nm ila 20.000 Nm çıkış torku, 5000 Nm ila 89.000 Nm devirme torku ve 30: 1 ila 150: 1 vites kutusu azaltma oranları sunar.Bir planet dişli kutusu takıldığında dişli oranı daha da yüksek olabilir.Sürücüler yatay, dikey veya birden fazla eksen kombinasyonu üzerine monte edilebilir.
Güvenilirlik
SDE çift eksenli döner sürücülerimiz, hassas 3D konumlandırmanın 30 yıllık saha ömrü için garanti edilir.SDE sürücüler, tek bir sürücüde verimli ve güvenilir bir çözüm oluşturur.Saha ömrünü en üst düzeye çıkarmak için ISO 9001, CE sertifikaları ile belirlenen standartları kullanarak tüm bileşenlerimizi ve hammaddelerimizi kalifiye ediyoruz.
Verim
Döner sürücülerimiz, maksimum kontrol ve hareket desteği sağlamak için patentli kum saati solucanı teknolojisini kullanır.Sonsuz dişlilerimiz, standart dişlilerden daha yüksek diş kavraması olan kum saati vidasından halka dişlisinin hatve hattında 5 ila 11 dişe geçerek, şanzımana daha fazla stabilite ve güç verir.Kum saati teknolojisi hakkında daha fazla bilgi edinin.
Dönme sürücülerinin uygun boyutu nasıl seçilir?
Yalnızca performans eksikliğinden veya performans fazlasından kaçınmak için uygun boyutta bir döner sürücünün seçilmesi, uygun maliyetli çözümler elde etmede önemli bir rol oynar.
Uygun bir döner tahrik seçmek için lütfen bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıkış toque.Bu veriler hakkında net bir fikriniz yoksa, bize yükü, örneğin, panellerin ağırlığını ve döner sürücümüzdeki montaj braketlerini söyleyin.
3. yük boyutları ve son 10 yıl içinde bölgenizdeki en büyük rüzgar hangi önerilen sürücü büyük rüzgar geldiğinde maxium yük taşıyabilir hesaplamak için kullanılır.
4. sizin için uygun motorları tavsiye bize yardımcı olacak gerekli çıkış hızı.
5. boşluk gibi diğer bilgiler, IP sınıf talep vb
SDE Döner Sürücü Parametreleri
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassas (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
