Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE9" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SE9 " |
---|---|---|---|
Dişli oranı: | 61: 1 | Nominal Çıkış Torku: | 4300Nm |
Tutma Torku: | 31000 Nm | Devirme Torku: | 45000 Nm |
verim: | % 40 | renk: | RAL 9006 veya istendiği gibi |
Vurgulamak: | worm drive gearbox,dişli motor |

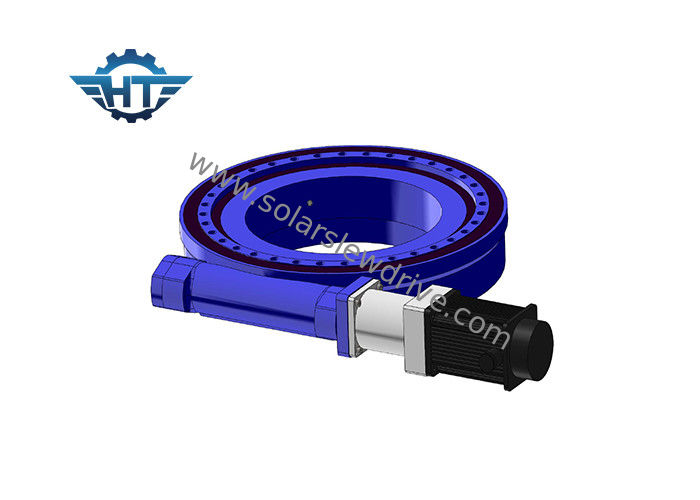

Otomasyon Ekipmanları İçin Servo Motorlu SE9 Yatay Montajlı Model Sonsuz Dişli Çevirme Sürücüsü
Avantajlar
1. Güçlü devrilme momenti
2. Zarflayıcı solucan sürücüsünü benimseyin
3. Çok dişli temas, yüksek yük kapasitesi
4. Kendinden kilitleme işlevi
Sonsuz tahrik, stabilite, güvenilirlik ve sağlamlık sağlamak için yüksek yük kapasitesi ve devrilme momenti torkuna sahip olan sonsuz dişli tahrikinin daha yüksek bir aşınma direncidir.iyi performans gösterdi. Sonsuz sürücü, daha yüksek hassas alan takibi için de mevcuttur.
SE9 Performans Parametreleri
Model: | yatay 9 inç sonsuz sürücü |
Nominal Çıkış Torku: | 4300 Nm |
Devirme Torku: | 45000 Nm |
Eksenel Yük: | 340 kN |
Radyal Yük: | 130 kN |
Tork Tutma: | 31000 Nm |
Verimlilik: | % 40 |
Hassas: | ≤0.1 ° |
Kendinden kilitlemeli: | Evet |
Ağırlık: | 49 kilo |
SE Çevirme Tahriki Verileri
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
9 ” | 61: 1 | 4400 | 45.000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
21 ” | 125: 1 | 16.000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
