Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | ZSDE5 |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| model: | 5 inç | Dişli oranı: | 37: 1 |
|---|---|---|---|
| verim: | % 40 | tip: | iki yönde monte edilmiş |
| Uygulama: | csp & cpv | Oem hizmet: | Mevcut |
| Anavatan: | CHANGZHOU, ÇİN | sürücü: | Step Motor / Fırçasız Motor |
| Vurgulamak: | hidrolik dönüş motoru,güneş izci sürücüsü |
||

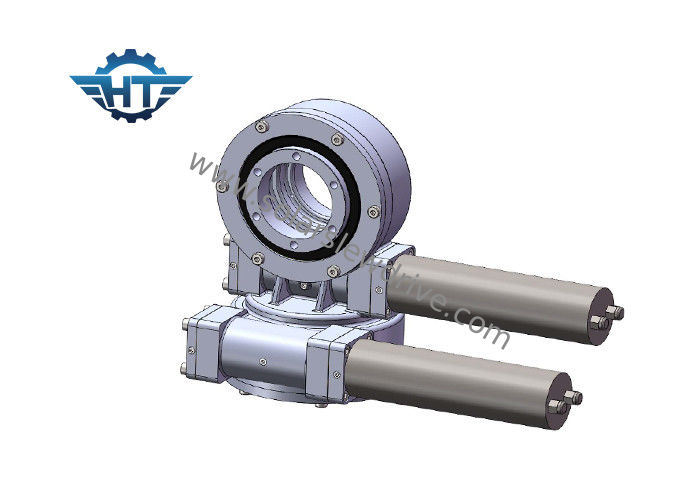

ZSDE5 Heliostat / Tower Station, Çift Eksenli Güneş Takip Cihazları İçin Sonsuz Dişli Güneş Enerjili Döner
Açıklama
Çift eksenli dönüş tahrik (ZSDE tipi) - csp heliostat için
Bir heliostat, güneş ışığını önceden belirlenmiş bir hedefe doğru yansıtmaya devam ederek güneşin gökyüzündeki görünür hareketlerini telafi edecek şekilde dönen, genellikle bir düzlem aynası olan amirror içeren bir cihazdır.
Çift eksenli sıfır boşluk serisi çevirme sürücüleri, aynalar için mükemmel bir çözümdür.Ana işlevi aynaların iki yöne doğru dönmesini sağlamaktır.aynı anda ve bu arada kararlı ve zorlu dış ortam koşullarında çalışacak kadar güvenilir.
Güvenilirlik
ZSDE çift eksenli çevirme sürücülerimiz, hassas 3D konumlandırmanın 30 yıllık bir saha ömrü için garantilidir.SDE sürücüler, tek bir sürücüde verimli ve güvenilir bir çözüm oluşturur.Saha ömrünü en üst düzeye çıkarmak için tüm bileşenlerimizi ve hammaddelerimizi ISO 9001, CE sertifikaları ile belirlenen standartları kullanarak nitelendiriyoruz.
SDE Serisi Parametreleri
| Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
| 9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
| 12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
| 14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
| 17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
| 21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
benSlew Drive'ın kurulumu
1. Montaj yapısını örn. Kaynak, galvanizleme, artıklar, kir vb. Maddelerden temizleyin.
2. Döner sürücüyü delikli cıvatalarla kaldırın.
3. Döndürme sürücüsü, yüksüz durumda monte edilecektir.
4. Cıvata sıkma kuvvetleri arasındaki sapmaları önlemek için aşağıdaki prosedür izlenecektir.
5. Dişlere iplik kilit sıvısı uygulayın.
6. İplik kilit sıvısını, sabitleme parçalarını tamamen talep edecek şekilde iplik boşluğuna koyun.
7. Cıvataları çapraz olarak önceden yükleyin.Cıvataların çapraz sırayla nasıl tork elde ettiğini gösteren aşağıdaki taslaktaki genel modele bakın.İç veya dış halka ile başlayın.Tüm cıvataları çapraz olarak sıkma torkunun% 30'una kadar sıkın.Ardından, sıkma torkunun% 80'ine kadar çapraz torku tekrarlayın.Son olarak, sıkma torkunun% 100'üne çapraz olarak torklayın.
Uygun boyutta çevirme tahrikleri nasıl seçilir?
Yalnızca performans eksikliğinden veya performans fazlasından kaçınmak için uygun boyutta çevirme tahriklerinin seçilmesi, uygun maliyetli çözümlere ulaşmada önemli bir rol oynar.
Lütfen uygun bir çevirme tahriki seçmek için bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıktı toque.Bu veriler hakkında net bir fikriniz yoksa, bize yükü, örneğin panellerin ağırlığını ve çevirme tahrikimizdeki montaj braketlerini söyleyin.
3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü kaldırıp kaldırmayacağını hesaplamak için kullanılan yük boyutları ve bölgenizdeki son 10 yıldaki en büyük rüzgar.
4. Sizin için uygun motorları önermemize yardımcı olacak ihtiyacınız olan çıkış hızı.
5. boşluk, IP sınıfı talep vb. Gibi diğer bilgiler
