Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE 9 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Türü: | kapalı | Uygulama: | İnşaat Makinaları |
---|---|---|---|
Sürücü: | Hidrolik motor | IP sınıf: | IP66 |
Renk: | olarak talep | Effciency: | % 40 |
Modeli: | VE 9 " | Oranı: | 61: 1 |
Vurgulamak: | solar tracker drive,slewing gear |

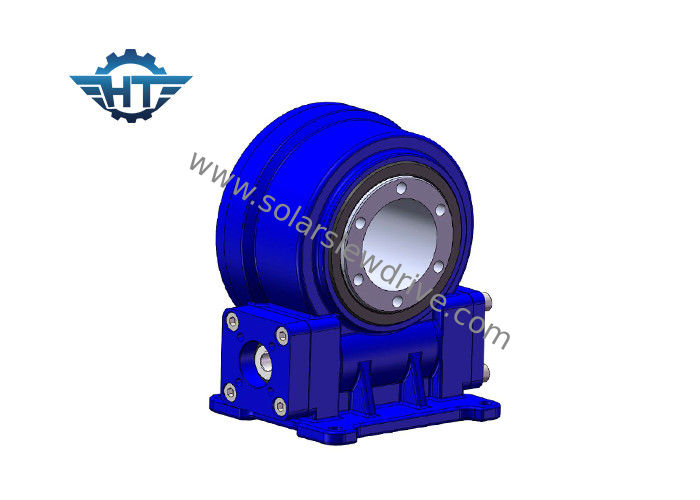

Ürün Açıklaması
Çevirme Tahrikli, kapalı tip, açık gövde tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz tahrik tipi vb. Gibi birçok tipe sahiptir. Çevirme tahriki, güçlü devirme momenti torku ve statik kendinden kilitleme işlevine sahip döner yatak dayanmaktadır. Çok fazla diş temas yüzeyi, yüksek yüklerin taşınması için özel olarak tasarlanmıştır.
Model: | VE9 | Anavatan | Changzhou, Çin |
Marka | HANGTUO | tip | kapalı |
Malzeme | 42CrMo, 50 milyon | Çıkış Tork | 4300 Nm |
Devirmeli Moment Torku | 16 K Nm | Tutma Torku | 27 K Nm |
Statik Eksenel Değerlendirme | 60 KN | Statik Radyal Değerlendirme | 130 KN |
Dinamik Eksenel Değerlendirme | 30 KN | Dinamik Radyal Değerlendirme | 65 KN |
Dişli oranı | 37: 1 | verim | % 40 |
Uygulamalar
Çift eksenli çevirmeli tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) ve uydu veya radar yemekleri gibi çift eksenli güneş izleyicileridir. Diğer uygulamalar arasında otomotiv asansörleri, robotik kol pozisyonerleri ve sahne ekipmanı sayılabilir.
SDE Çift Eksenli Konumlandırıcı Teknik Özellikleri
ilgili ürünler
VE Model Performans Parametreleri | ||||||||||||
model | Nominal Çıkış Torku (Nm) | Tutma Torku (Nm) | Devirme Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | VERIMLILIK | Hassas (derece) | IP | Çalışma Sıcaklığı (℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 600 | 5800 | 2100 | 3.6 | 15 | 31: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 18kg |
6" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 28kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 32kg |
9" | 4300 | 27200 | 16000 | 60 | 130 | 61: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 251 kg |
