Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE5 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
model: | SE5 | Dişli oranı: | 37: 1 |
---|---|---|---|
Uygulama: | Güneş İzleyici | Menşe yeri: | changzhou |
sürücü: | planet dişli motoru | sertifika: | ISO9001, CE |
Kurulum: | Yatay | Bakım: | Bedava |
renk: | İstendiği gibi | ters tepki: | 0.1 derece |
Vurgulamak: | dönme tahrik motoru,döner halka dişlisi |

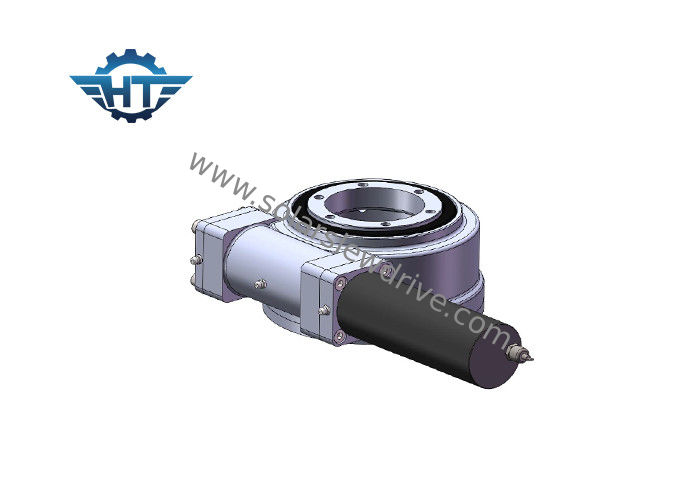

Güneş İzleyicileri İçin 24 VDC Planet Motorlu SE5 Yatay Montajlı Döner Tahrikli Şanzıman
Açıklama
Çevirme Tahriki, kapalı tip, açık muhafaza tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz dişli tipi vb. Gibi birçok tipe sahiptir. Çevirme tahriği, güçlü devrilme momenti torku ve statik kendiliğinden kilitleme işlevine sahip döner yatağa dayanmaktadır.Çoğu diş temas yüzeyi, yüksek yükü sürmek için özel olarak tasarlanmıştır.
Model: | SE5 | Anavatan | Changzhou, Çin |
Marka | HANGTUO | Tür | Kapalı |
Malzeme | 42CrMo, 50Mn | Çıkış Torku | 600 Nm |
Devirme Momenti Torku | 6 bin Nm | Tork Tutma | 9,2 K Nm |
Statik Eksenel Değerlendirme | 68 KN | Statik Radyal Değerlendirme | 27 KN |
Dinamik Eksenel Değerlendirme | 34 KN | Dinamik Radyal Derecelendirme | 14 KN |
Dişli Oranı | 37: 1 | Verimlilik | % 40 |
Önerilen çevirme sürücüsü
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
9 ” | 61: 1 | 4400 | 45.000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
21 ” | 125: 1 | 16.000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
SE çevirme sürücülerinin ana avantajları
1. 360 derece dönme
2. Bir tahrik motorunun sol veya sağ taraftan bağlanması
3. Kurulum sırasında, dişli açıklığını ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Gres fabrikadan önce doldurulmuş
4. Basit kurulum ve düşük bakım
5. Akılcı alan kullanımı
6. Vites kendi kendini kilitler;bu nedenle fren gerekli değildir
7. Başlatma ve durdurmanın kolay ve akıcı yöntemi
8. Yatay kurulum için uygun yüksek devirme torku
