Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE1 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SE1 |
---|---|---|---|
Dişli oranı: | 31: 1 | verim: | % 40 |
renk: | İstendiği gibi | Uygulama: | GBM, CSP, PV |
Menşe yeri: | CHANGZHOU, ÇİN | sürücü: | 12 / 24VDC Motor |
sertifika: | ISO9001, CE | Kendinden Kilit: | Evet |
Vurgulamak: | sonsuz dişli çevirme tahrik,döner halka dişlisi |

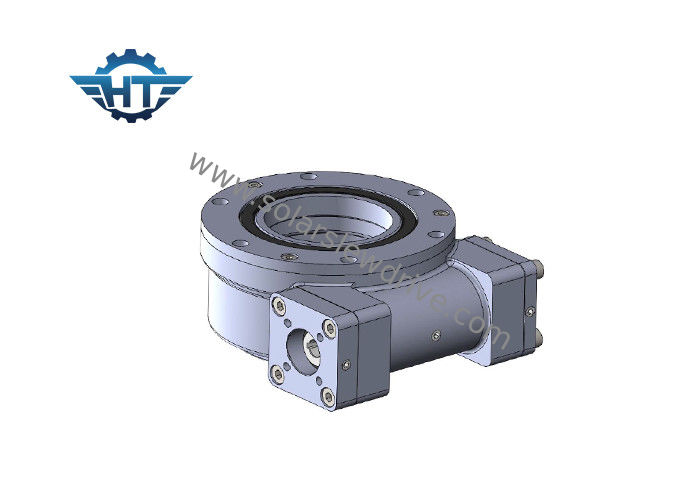

Otomatik Güneş Takip Sistemi ve CSP için Küçük Dişli Motorlu SE1 Çevirme Tahrikli Şanzıman
Açıklama
Çevirme tahriki için, genellikle döner yatak veya çevirme halkası olarak adlandırılan, sonsuz vida, dişli, muhafaza, uç kapak, üst plaka, motor ve diğer bileşenlerden oluşur.Çekirdek bileşenler sonsuz dişli ve dişli olduğundan, eksenel kuvvetlere, radyal kuvvetlere ve devrilme momentlerine aynı anda dayanabilirler.Geleneksel döner ürünlerle karşılaştırıldığında, yeni çevirme sürücüsünün kurulumu, bakımı ve kurulumu daha uygundur.döner tahrikler, kamyon vinçleri, asansörler, döner tablalar, liman makineleri, araçlar, küçük rüzgar enerjisi sistemleri ve uydu antenleri dahil olmak üzere PV güneş takip sistemlerinde, CPV, CSP ve bina uygulamalarında yaygın olarak kullanılmaktadır.PV, CPV ve CSP (termal güç, kule, fresnel, heliostat) izleme alanlarında hem düzenli hem de hassas izleme gereksinimlerini karşılamak için 60'tan fazla modelle 1 "ila 25" arasında 11 farklı boyut mevcuttur.
SE serisinin performans parametreleri
Modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Tork Tutma | Eksenel Yük | Radyal Yük | Verimlilik | Hassas | Kendinden kilitlemeli | Ağırlık |
Nm | Nm | Nm | kN | kN | derece | Evet | kilogram | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | % 40 | ≤0.1 | Evet | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 51 |
14 " | 85: 1 | 6750 | 135.000 | 44200 | 680 | 230 | % 40 | ≤0.1 | Evet | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | % 40 | ≤0.1 | Evet | 85 |
21 " | 125: 1 | 16.000 | 271000 | 65.000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 182 |
Kurulum
SE1 çevirme sürücüleri hem dikey hem de yatay olarak monte edilebilir.
Daha iyi koruma için güneş veya mekanik uygulamalarda çevirme sürücülerinin yatay olarak üst tarafa monte edilmesi tavsiye edilir.Gerekirse dikey olarak da monte edilebilir, ancak ek destekleyicilere ihtiyaç duyar.
Başvurular
güneş takip cihazları, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ekleri, yağ aracı ekipmanı, lastik işleyicileri, kazıcılar ve otomotiv asansörleri.
