Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE5 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
model: | 5 inç | Dişli oranı: | 37: 1 |
---|---|---|---|
verim: | % 40 | tip: | GD |
Uygulama: | Güneş enerjisi | Oem hizmet: | Mevcut |
Anavatan: | CHANGZHOU, ÇİN | sürücü: | 12 / 24V DC Motorlar |
Vurgulamak: | dönme tahrik motoru,döner halka dişlisi |

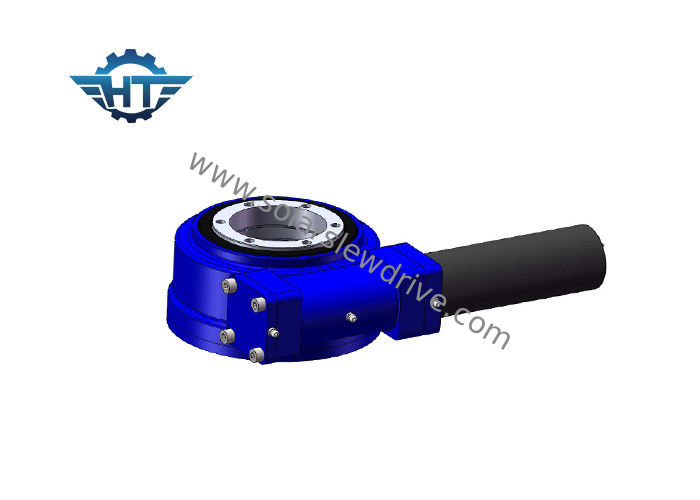

Eğik Güneş Takip Sistemi için CE Sertifikalı SE5 Yatay Tip Döner Tahrikli Şanzıman
Açıklama
Bir döner solucan tahrik sistemi, bir döner halka, taban plakası ve sonsuzdan oluşan kompakt yapılı bir ünitedir.Bu ünite, bir döner halka ve bir sonsuzluğun avantajlarını tek bir üniteye getirir.
Birleşik yükleri idare edebilen sürekli veya döngüsel bir hareketle yavaş dönüş gerektiren uygulamalar için uygundur.Ürün, bir elektrik veya hidrolik motoru bağlamak ve ayrıca tüm sistemi ekipmana bağlamak için standart boyutlara sahiptir.
Kompaktlığı, yüksek rijitliği ve belirtilen diğer avantajları nedeniyle, hareketli montaj platformları, uydu sistemi, nakliye araçlarındaki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzatılabilir döner merdivenler gibi çeşitli ekipmanlarda, büyük tekerlek ünitelerinde bir sonsuz dişli sistemi kullanılmaktadır. deniz portalı taşıyıcıları.
Çevirme Tahriki Parametreleri
SE Modeli Performans Parametreleri | ||||||||||
Modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Tork Tutma | Eksenel Yük | Radyal Yük | Verimlilik | Hassas | Kendinden kilitlemeli | Ağırlık |
Nm | Nm | Nm | kN | kN | derece | Evet | kilogram | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | % 40 | ≤0.1 | Evet | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 51 |
14 " | 85: 1 | 6750 | 135.000 | 44200 | 680 | 230 | % 40 | ≤0.1 | Evet | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | % 40 | ≤0.1 | Evet | 85 |
21 " | 125: 1 | 16.000 | 271000 | 65.000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 182 |
Avantajları
1. 360 derece dönme
2. Bir tahrik motorunun sol veya sağ taraftan bağlanması
3. Kurulum sırasında, dişli açıklığını ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Akılcı alan kullanımı
6. Vites kendi kendini kilitler;bu nedenle fren gerekli değildir
7. Başlatma ve durdurmanın kolay ve akıcı yöntemi
