Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SDE7 |
---|---|---|---|
tip: | solucan ve solucan | Garanti: | 3 yıl |
Teknik Destek: | Tüm hayat | Uygulama: | Güneş takip sistemi |
oran: | 57 | Ömür: | 30 yıl |
Vurgulamak: | sonsuz dişli çevirme tahrik,döner halka dişlisi |

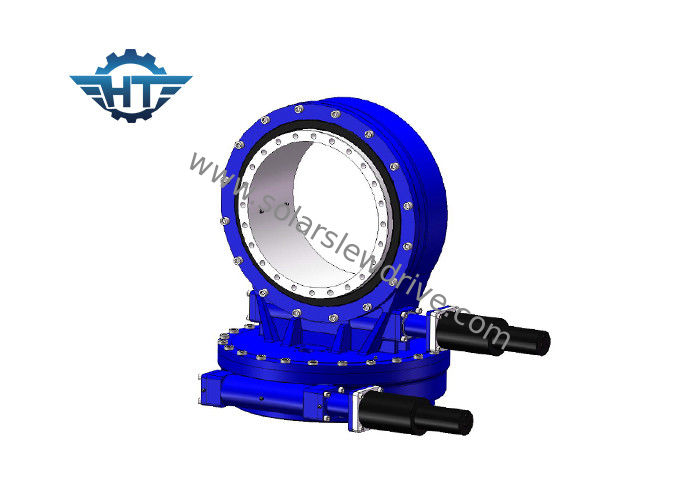

IP66 Solucan ve Dişli Yapısı Çift Eksenli Güneş Takip Cihazları İçin Nema 23 ile Döner Tahrikli Şanzıman SDE7
Açıklama
Çevirme tahriki, radyal ve eksenel yükleri güvenli bir şekilde tutabilen ve dönüş için bir tork iletebilen bir dişli kutusudur.Dönüş, tek bir eksende veya birden fazla eksende birlikte olabilir. Döndürme tahrikleri, dişli, yatak, conta, muhafaza, motor ve diğer yardımcı bileşenlerin üretilmesi ve bunların bitmiş bir dişli kutusuna monte edilmesiyle yapılır.
Çevirme tahriki, modüler treylerler, vinçler, kereste kepçe ekipmanı, hava çalışma platformu, güneş izleme sistemleri rüzgar enerjisi sistemleri vb.
çevirme tahriki, yüksek enlem alanları için uygundur ve güç üretiminin verimliliği% 35'in üzerinde artacaktır, bu da güneş enerjisi üretim sisteminin verimliliğini önemli ölçüde artıracaktır.
Yatay tek eksenli güneş takip sistemi için, güneş panelinin ana şaftı, eğim açısını tam olarak izlemek için açıyı ayarlayacaktır.Bu tür bir çevirme tahriki yalnızca düşük enlem alanları için uygulanır.
Döner yatağı temel bileşeni olarak benimseyen çevirme tahriki, eksenel kuvveti, radyal kuvveti ve devrilme momentini aynı anda taşıyabilir.Çevirme tahriki, güneş takip sistemlerinde yaygın olarak kullanılmaktadır.
Güneş takip sistemi, yatay tek eksenli güneş takip sistemi, eğimli tek eksenli izleyici ve çift eksenli güneş takip sistemine ayrılmıştır.
Güneş takip sistemlerinde kullanılan çevirme tahrikleri esas olarak tek eksenli (SE serisi), çift eksenli (SDE serisi) ve dikey tiptir (VE serisi).Ve en yaygın kullanılan modeller SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Güvenilirlik
SDE çift eksenli çevirme sürücülerimiz, hassas 3D konumlandırma için 30 yıllık bir saha ömrü garantilidir.SDE sürücüler, tek bir sürücüde verimli ve güvenilir bir çözüm oluşturur.Saha ömrünü en üst düzeye çıkarmak için tüm bileşenlerimizi ve hammaddelerimizi ISO 9001, CE sertifikaları ile belirlenen standartları kullanarak nitelendiriyoruz.
SDE Teknik Sayfaları
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Uygun boyutta çevirme tahrikleri nasıl seçilir?
Yalnızca performans eksikliğinden veya performans fazlasından kaçınmak için uygun boyutta çevirme tahriklerinin seçilmesi, uygun maliyetli çözümlere ulaşmada önemli bir rol oynar.
Lütfen uygun bir çevirme sürücüsü seçmek için bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıktı toque.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin panellerin ağırlığını ve çevirme tahrikimizdeki montaj braketlerini söyleyin.
3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü kaldırıp kaldırmayacağını hesaplamak için kullanılan yük boyutları ve bölgenizdeki son 10 yıldaki en büyük rüzgar.
4. Sizin için uygun motorları önermemize yardımcı olacak ihtiyacınız olan çıkış hızı.
5. boşluk, IP sınıfı talep vb. Gibi diğer bilgiler
