Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE5" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo, QT | model: | SDE 5 |
|---|---|---|---|
| Dişli oranı: | 37: 1 | Nominal Çıkış Torku: | 800 N / m |
| Tutma Torku: | 6000 Nm | Devirme Torku: | 9200 N / m |
| verim: | % 40 | Standart Renk: | RAL 9006 |
| ters tepki: | 0.1 dereceden az | Döner tip: | İki Eksen |
| Vurgulamak: | sonsuz dişli çevirme tahrik,döner halka dişlisi |
||

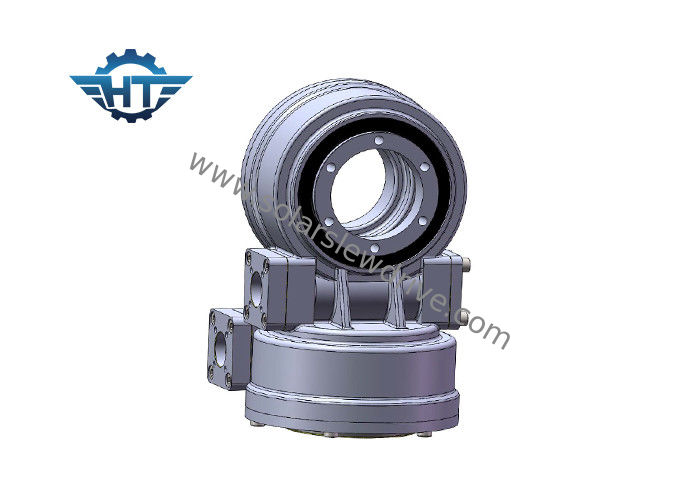

Güneş İzleyicileri İçin Elektrikli Planet Dişli Motorlu SDE5 Kendinden Kilitli Çift Eksenli Çevirme Tahrikli Şanzıman
Açıklama
Çevirme tahriklerinin performansı 6kNm ila 220kNm tutma torku, 200Nm ila 63kNm çıkış torku, 500Nm ila 271kNm devrilme momenti yük kapasitesi ve 30: 1 ila 156.600: 1 dişli kutusu küçültme oranları arasında değişmektedir.Montaj yatay, dikey veya birden çok eksenin kombinasyonu üzerinden yapılabilir.
VE serisi çevirme sürücülerinin, daha iyi koruma için güneş enerjisi uygulamalarında ekli çizime göre çevirme sürücülerini monte etmeleri önerilir.
SE serisi çevirme sürücülerinin, daha iyi koruma için güneş enerjisi uygulamalarında azimut ekseninde çevirme sürücülerini baş aşağı monte etmeleri ve yükselme ekseni için koruma sağlamaları önerilir.
SDE serisi çevirme sürücüleri iki yönde monte edilir.
Avantajları
1. Çevirme halkasına dayalı güçlü devrilme momenti
2. Zarflayıcı solucan sürücüsünü benimseyin
3. Çok dişli teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendi kendine kilitleme işlevi
SDE Çevirme Sürücüsünün Teknik Verileri
| Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
| 9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
| 12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
| 14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
| 17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
| 21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
