Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | VE9 |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| tip: | Döner Tahrik | Anavatan: | Changzhou, Çin (Anakara) |
|---|---|---|---|
| Motor: | Fırçasız DC Motor | özellik: | Tamamen Kapalı |
| Malzeme: | 42 CrMo veya 50Mn | Garanti: | 5 ~ 10 yıl |
| boyut: | 3 inç ila 25 inç | Uygulama: | Güneş Enerjisi Sistemi |
| Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |
||

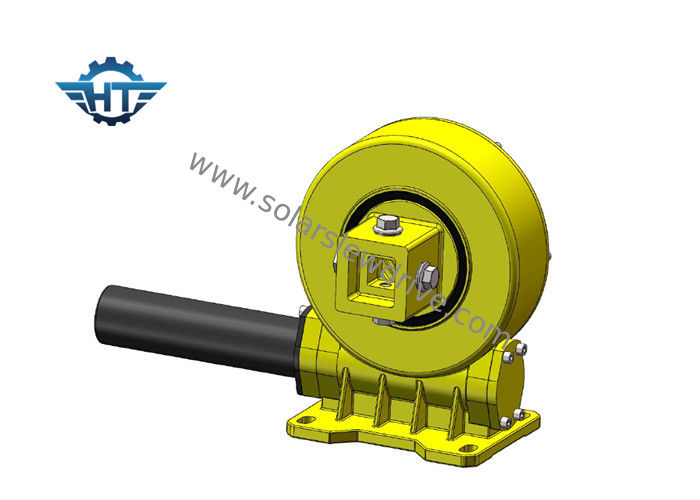

Düz Güneş Takip Sisteminde Uygulanan Ve9 Dikey Yüksek Verimli Solar Tracker Döner Tahrik
Açıklama
Braket kuzey-güney düzenlemesi, doğu-batı izleme sistemi olan düz tek eksenli izleme sisteminde kullanılan tek eksenli döner sürücü.Astronomik algoritmaya göre, motor tarafından tahrik edilen döner tahrik, tüm sistemi sürmek için yüksek tork taşıyacaktır, böylece sistem, fotovoltaik modül ışınlamasının yüzeyindeki güneşi iyileştirmek için mümkün olduğunca güneşin azimutunu izleyebilir. , ve böylece güç üretimini artırın.
Güneş panellerinin güneşi her zaman takip etmesini sağlamak için bir güneş izleme sistemi kurmak, güneş enerjisinin verimliliğini etkili bir şekilde artırabilir ve tek eksenli izleyiciler yüksek oranda ışınlanmış alanlara kurulduğunda, artan enerji üretimi, elektrik santrallerinin daha yüksek yatırım getirisi elde edebileceği anlamına gelir.
Bu, esas olarak, Dünya üzerinde sabit bir konum için dünyanın dönüşünün etkisi nedeniyle, izleme sisteminin tasarım ilkesine dayanmaktadır, yıl boyunca güneş döngüsü, aydınlatma açısı da sürekli değişmektedir.Güneş izleme sistemi, güneş panellerini güneşi takip edecek şekilde tutmak ve fotovoltaik diziler tarafından alınan güneş radyasyonu miktarını artırmak, böylece güneş fotovoltaik enerji üretim sistemlerinin toplam kapasitesini artırmak için kurulur.
Döner Tahrik Teknik Verileri
| modeli | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verimlilik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Motor Verileri
Anma Gerilimi V/DC: 24vdc
Yüksüz hız RPM: 1200±10%
Yüksüz akım A: <0,1 A
Nominal Tork NM: 0.12
Hız RPM: 800±10%
Yük akımı A:＜1A
Nominal güç W:＜10W
Dişli çıkış parametresi:
Hız oranı: 399:1
Nominal çıkış torku NM: 32
Çıkış hızı RPM: 2±0.5
Salon çıkışı: 2
Salon tipi: 40F/39
Salon giriş voltajı V: 5~24
Tel Tanımı:
1. Kalın Kırmızı: Motor +
2. Kalın Siyah: Motor -
3. Sarı Yeşil: GND
4. İnce Sarı: salon B
5. İnce Kırmızı: salon +24V
6. İnce Siyah: salon GND
7. İnce Yeşil: Salon A
Teknik gereksinimler
1. Montajdan sonra motor esnek olmalıdır.
2. Güç açıldığında anormal gürültü yok (kırmızı çizgi güç kaynağının pozitif kutbuna bağlı).
3. Eksenel boşluk: Hayır (dalga tepesi kurtarmayı kullanabilir).
4. Dayanma gerilimi testi: 800VAC, 5mA, Arıza yok, titreme yok.
5. Yalıtım direnci: > 20MΩ.
Boyutlar
