Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE7 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 100~1100/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Uygulama: | İnşaat makineleri | model: | SE7 |
---|---|---|---|
Menşe yeri: | CHANGZHOU, ÇİN | yapı: | Solucan ve Dişli |
oran: | 57: 1 | IP sınıfı: | IP66 |
Garanti: | 5 ~ 10 yıl | renk: | Gümüş Tozu |
Vurgulamak: | Güneş izci için sürücü çevirmek,güneş izci sürücü |

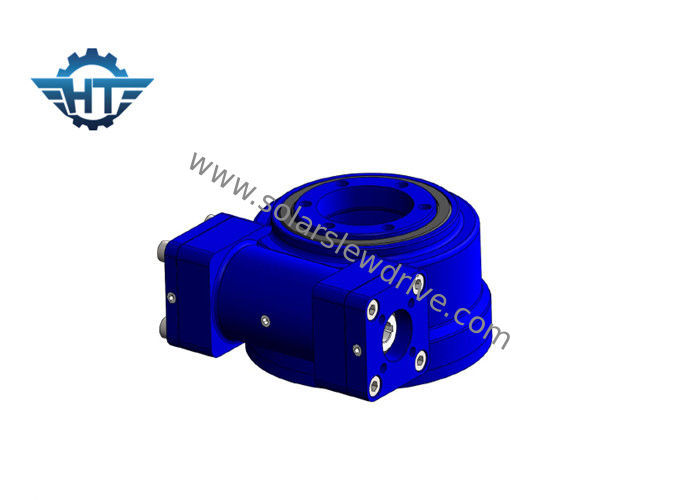

İskelet Sızdırmazlık ile Tamamen Kapalı Küçük Döner Tahrik, Zorlu Ortamlar İçin IP66 Koruma Sınıfı
Açıklama
Döner tahrikler, dişli döner halka, tahrik dişlisi, muhafaza ve motordan (elektrik, hidrolik veya AC motor) oluşan hepsi bir arada bir ünitedir.Eksenel, radyal ve moment yüklemesi için tasarlanmıştır.
Döner tahriklerimiz, daha fazla yük taşıma, verimlilik ve doğruluk için kum saati (çift zarflama) sonsuz teknolojisi ile güçlendirilmiştir.
Çok çeşitli döner tahrikler, model boyutları, performans aralıkları, sızdırmazlık seçenekleri, montaj özellikleri ve 28:1 ila 150:1 arasında farklı dişli redüksiyon oranları üretiyoruz.
Döner sürücüler yatay, dikey veya çoklu eksen kombinasyonu olarak monte edilebilir.
Teknik veri
modeli |
Nominal Çıkış Torku (Nm) |
Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | verimlilik | Hassasiyet (Derece) | IP | Kendinden Kilitleme | Ağırlık (kg) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | Evet |
204 |
Boyutlar
Diğer seçenekler
Elektrik, hidrolik motor, AC motor
Konut: Açık veya Kapalı
Özelleştirilmiş giriş yapılandırmaları
Uygulama gereksinimlerine göre özel tasarımlar
Planet Dişli Motoru
Planet veya episiklik dişli motor, önceden monte edilmiş, kullanıma hazır bir pakette bir motoru planet dişlilerle birleştirir.Daha yüksek bir IP derecesine sahip olmak için genellikle ısıyla daralan ve damlayan boya ile korunur.Kompakt bir ünitede önemli redüksiyon oranları ve yüksek çıktı sağlar.
Planet dişli motorların avantajları
Planet dişli motorlar, yüksek tork ve düşük hız gerektiren çeşitli uygulamalar için akıllı bir seçimdir.
1. Kompakt motor boyutu
2. Yüksek güç yoğunluğu
3. Uzatılmış dişli ömrü
4. Yüksek verimlilik
5. Son derece hassas dişli işlevi
6. Düşük geri tepme
Teknik veri
Tür | Gerilim DC.(V) | Yüksüz | Oy | Maksimum tork (Nm) | ||||
Akım (A) | Hız (rpm) | Motor hızı (rpm) | Akım (A) | Hız (r/dak) | Tork (Nm) | |||
ZYT09RC | 24 | 0,8 (MAKS) | 2.6 | 1100 | 9,5(MAKS) | 2.0 | 350 | 400 |
Boyutlar
