Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE, SDE, VE |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 100~1100 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Menşe yeri: | CHANGZHOU, ÇİN | IP sınıf: | IP66 |
---|---|---|---|
Türü: | Döner sürücü | Malzeme: | 42CrMo veya 50Mn |
Garanti: | 3 ~ 10 yıl | Boyutu: | 3 inç ila 25 inç |
Uygulama: | Güneş enerjisi sistemi | Motorlu: | AC veya DC veya Hydarulic |
Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |

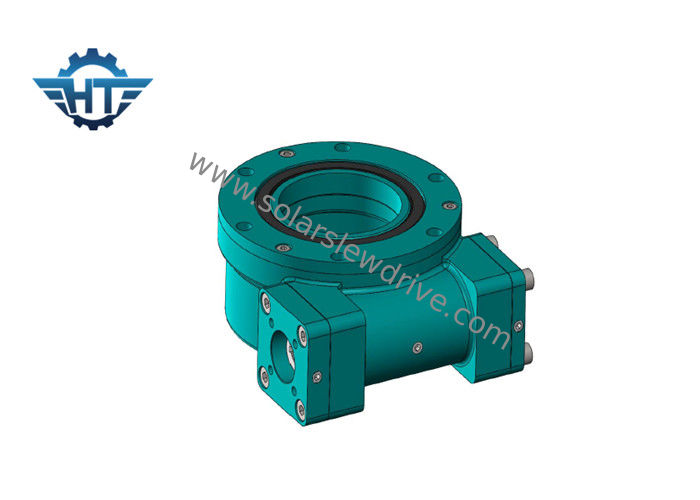

VE, SE, SDE Tek Eksenli ve Çift Eksenli Güneş Enerjisi Sistemi İçin Döner Güneş Enerjili Sürücü
Açıklama
1. Eğme Moment Torku: Tork, yükün konumu ile döner dişlinin merkezi arasındaki mesafe ile çarpılan yüktür.
Yük ve mesafe tarafından oluşturulan tork, nominal devir momenti torkundan büyükse, çevirme tahriki devrilecektir.
2. Tutma Torku: Ters torktur.
Sürücü ters döndüğünde ve parçalar zarar görmediğinde, elde edilen maksimum torka Tutma Torku denir.
3. Eksenel Yük: Çevirme dişlisinin Eksenine paralel yük.
4. Radyal Yük: Çevirme dişlisinin Eksenine dikey olarak yükleyin.
5. Kendiliğinden kilitlenme: Yüklendiğinde, döner sürücü dönüşü tersine çeviremez ve bu nedenle kendiliğinden kilitlenir.
Teknik veri
SE Model Performans Parametreleri | ||||||||||||
model | Nominal Çıkış Torku (Nm) | Tutma Torku (Nm) | Devirme Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | VERIMLILIK | Hassas (derece) | IP | Çalışma Sıcaklığı (℃) | Kendinden kilitleme | Ağırlık (kg) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | % 43 | ≤0.1 | 66 | -30 ~ 120 | Evet | 204 |
Planet Dişli Motor Nasıl Çalışır?
Gezegensel motor tasarımı, yükü diğer motor stillerinden daha ağır yüklerle daha iyi ele almasını sağlayan çok sayıda planet dişlinin üzerine yerleştirir. Gezegensel dişliler, daha yüksek bir çıktı kapasitesi sağlayarak tutarlı tork sağlamalarına izin verecek şekilde senkronize edilmiştir. Planet dişli tasarımı, bu küçük motorların daha yüksek hızlarda çalışmasına izin veren yağlayıcıyı tutmada çok etkilidir. Bu nedenle, yüksek tork gerektiğinde planet dişli motorları en iyi performansı gösterir.
Avantajları
1. OEM HOŞGELDİNİZ
Özelleştirilmiş ürünler OEM destek
2. KALİTE GÜVENCESİ
Profesyonel teknik destek, bir yıl veya 1000 saat garanti
3. HIZLI VE ZAMAN TESLİM
Mal üretimi için genellikle 10-15 gün
Teknik veri
tip | DC voltajı (V) | Yüksüz | Oy | Maksimum tork (Nm) | ||||
Akım (A) | Hızı (rpm) | Motor hızı (rpm) | Akım (A) | Hız (r / dak) | Tork (Nm) | |||
ZYT09RC + | 24 | 0,8 (MAX) | 2.6 | 1100 | 10.5 (MAX) | 2.0 | 500 | 750 |
boyutlar
