Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE8 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Türü: | VE8 Döner Tahrik | Menşe yeri: | CHANGZHOU, ÇİN |
---|---|---|---|
İşlevi: | Torku Artır | Sertifika: | ISO, CE |
Korumak: | kapalı | Malzeme: | 42 CrMo veya 50Mn |
Garanti: | 10 yıl | Boyutu: | 3 inç ila 25 inç |
Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |

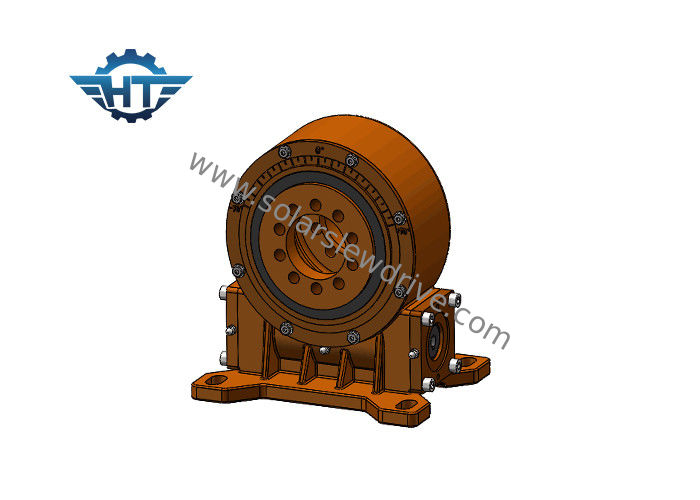

Güneş İzleyiciler İçin Helisel Dişli ve Zarf Solucanı ile Ve8 Dikey Güneş Takip Cihazı
Açıklama
Döner yataklar veya döner tabla rulmanı olarak da bilinen döner halka, daha eksenel yük, radyal yük ve devirme momentini koruyabilen büyük bir yataktır. Temel makine transmisyon parçalarıdır. İç ve dış halka, yuvarlanma ve diğer bileşenlere sahiptir.
Ana tahrik bileşenleri döner yatak ve sonsuz mil olduğundan, döner tahriki bir dişli kutusu olarak düşünebilirsiniz. Ayrıca contalar, gövde ve motor gibi yardımcı bileşenlerden oluşur. Bir güç kaynağı olarak, döndürme tahrik motoru genellikle DC planet dişli motoru, DC step motor, AC dişli motoru vb. AC hidrolik motor ağırlıklı olarak inşaat makinelerinde güç tahrik sistemi olarak kullanılır. Çekirdek bileşen döner halka tahriki olduğundan, döner tahrik eksenel ve radyal kuvvetlere kolayca dayanabilir.
Slew Drives Çalışma Prensibi
Solucan, döner halkanın dış halkasını dönmeye iten motor tarafından tahrik edilir; dış halka torku flanştan çıkarır ve döner halkanın iç halkası mahfazaya sabitlenir.
Döner tahrik, kendinden kilitleme özelliklerine sahip sonsuz dişli tahrik sayesinde geri kendiliğinden kilitlenir. Bu özellik, ana bilgisayar işletim ve güvenlik faktörünün dengesini büyük ölçüde artırır. Geleneksel salınım ürünlerine kıyasla, döner tahrikli şanzımanın montajı kolaydır, bakımı kolaydır ve önemli montaj alanı kazandırır.
Teknik veri
model | Nominal Çıkış Torku (Nm) | Tutma Torku (Nm) | Devirme Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | oran | Hassasiyet (derece) | Hassas | IP | Kendinden kilitleme | Ağırlık (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | % 40 | .10.1 0 | 66 | Evet | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | % 40 | .10.1 0 | 66 | Evet | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | % 40 | .10.1 0 | 66 | Evet | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | % 40 | .10.1 0 | 66 | Evet | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | % 40 | .10.1 0 | 66 | Evet | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | % 40 | .10.1 0 | 66 | Evet | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | % 40 | .10.1 0 | 66 | Evet | 88 kilo |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | % 40 | .10.1 0 | 66 | Evet | 135 kilo |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | % 40 | .10.1 0 | 66 | Evet | 192 kilo |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | % 40 | .10.1 0 | 66 | Evet | 251 kilo |
