Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE5" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo, QT | model: | iki eksen 7 inç |
---|---|---|---|
Dişli oranı: | 57: 1 | Çıkış Torku: | 0,8 kNm |
Tutma Torku: | 6 kNm | Devirme Torku: | 9,2 kNm |
verim: | % 40 | Çalışma Sıcaklığı.: | -30 ℃ ~ + 120 ℃ |
Vurgulamak: | döner yatak tahriki,sonsuz tahrik motoru |

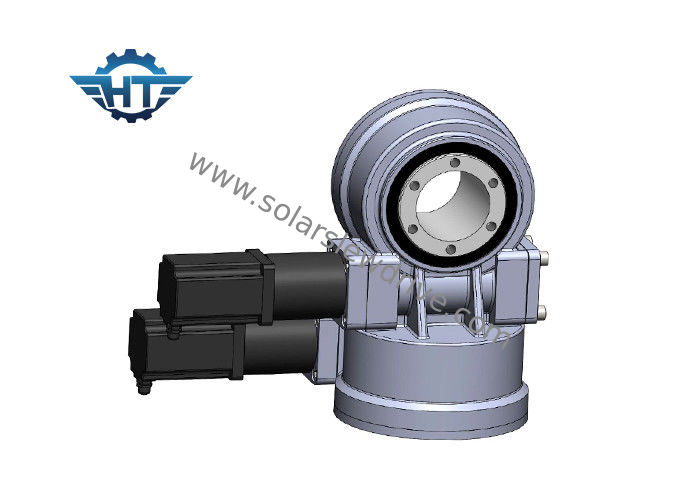

Çift Eksenli Güneş Takip Sistemi ve Uydu İçin Kapalı Muhafaza 5 İnç Sonsuz Dişli Çevirme Tahriki
Açıklama
Döndürme sürücüsü, genellikle sonsuz vida, turbo tipi döner yataklar, gövde ve güç kaynağından oluşan, geliştirilmiş bir döner yatak ürünüdür.Yüksek kaliteli dökme çelik kullanan mahfaza çok yüksek mukavemete sahiptir, sonsuz dişli 42CrMo kullanır ve kızdırma iyon nitrürleme kullanır, aşınma direnci mukavemeti daha yüksektir, sertliği daha güçlüdür ve yerli geleneksel gaz nitrürleme 50Mn malzemesine kıyasla daha uzun hizmet ömrü ve diğer yerel zarflar solucan.
Üretim Teknik Verileri
Modeli: SDE7
Menşe Yeri: Changzhou, Çin
Marka: HT
Tür: Kapalı
Malzeme: 42CrMo, 50Mn
Çıkış Torku: 800N.m
Devirme Momenti Torku: 6000 Nm
Tutma Torku: 9200 Nm
Statik Eksenel Değerlendirme: 133 KN
Statik Radyal Derece: 53 KN
Dinamik Eksenel Değerlendirme: 32 KN
Dinamik Radyal Değerlendirme: 28KN
Dişli Oranı: 57: 1
Verimlilik:% 40
Hangtuo'nun çevirme sürücüsügövde, çevirme yatağı, sızdırmazlık, sarma solucanı ve bazı tamamlanmış yedek parçalardan oluşur.Çevirme tahrikleri için kullanılan, saat yönünde ve saat yönünün tersine dönüş için hareket edebilen Elektronik motor ve Hidrolik motoru da üretebiliriz.
Avantajları
1. Çevirme halkasına dayalı güçlü devrilme momenti
2. Zarflayıcı solucan sürücüsünü benimseyin
3. Çok dişli teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendi kendine kilitleme işlevi
SDE Serisi Performans Tablosu
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | % 40 | ≤0.1 | Evet | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 56 |
9 " | 61: 1 | 4300 | 16.000 | 27200 | 60 | 130 | % 40 | ≤0.1 | Evet | 92 |
12 " | 78: 1 | 5800 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 160 |
14 " | 85: 1 | 6750 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 224 |
17 " | 102: 1 | 9460 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 320 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 705 |
Açıklama: Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Sınıflandırmalar ve Çizimler
Genellikle tek eksen tipi vardır;Çift eksenli tip, dikey tip ve çift solucan tipi 3 ila 25 inç arası, detaylar için lütfen satış çizimi için bizimle iletişime geçin.
