Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE21" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SE21" |
---|---|---|---|
Dişli oranı: | 125: 1 | Nominal Çıkış Torku: | 16 kNm |
Devirme Torku: | 205 kNm | verim: | % 40 |
renk: | RAL 9006 veya istendiği gibi | ||
Vurgulamak: | worm drive gearbox,worm gear slewing ring |

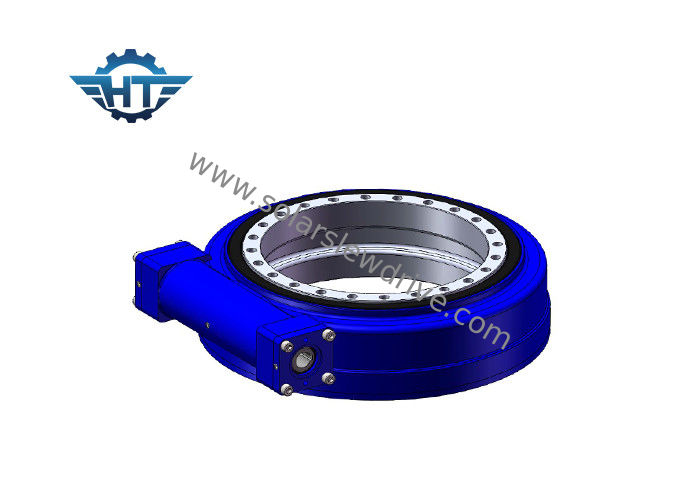

21 inç Kapalı Sonsuz Dişli Dönüş Sürücüsü, Otomasyon Robotik için Küçük Dönüş Sürücüsü
Açıklama
Sonsuz dişli mekanizması özellikleri
1. alabilir büyük iletim oranı, daha kompakt sendeleyerek aks eğik dişli mekanizması
2. çizgi temas için iki tekerlek örgü diş yüzeyi, onun taşıma kapasitesi sendeleyerek aks eğik dişli mekanizması çok daha yüksektir
3. Worm drive is equivalent to spiral transmission; 3. Sonsuz tahrik, spiral iletimine eşdeğerdir; it is multi-tooth meshing transmission, so the transmission is smooth, low noise çok dişli örgü iletim, böylece iletim pürüzsüz, düşük gürültü
4. Self-locking. 4. Kendinden kilitlemeli. When the guide angle of the worm is less than the equivalent friction angle between the meshing teeth, the mechanism has feature of self-locking; Solucanın kılavuz açısı, diş oluşturma dişleri arasındaki eşdeğer sürtünme açısından daha az olduğunda, mekanizmanın kendiliğinden kilitleme özelliği vardır; it can realize the reverse self-locking, that is to say, only the worm to drive the worm wheel. ters kendi kendine kilitlemeyi, yani sadece sonsuz tekerleği sürmek için solucanı gerçekleştirebilir. With this feature, the worm mechanism used in heavy machinery can play a safety protection role. Bu özellik sayesinde ağır makinelerde kullanılan solucan mekanizması bir güvenlik koruma rolü oynayabilir.
5. Low transmission efficiency, serious wear. 5. Düşük iletim verimliliği, ciddi aşınma. When the worm gear is engaged in transmission, the relative sliding speed between the meshing teeth is large, so the friction loss is large and the efficiency is low. Sonsuz dişli şanzımana geçtiğinde, örgü dişleri arasındaki nispi kayma hızı büyüktür, bu nedenle sürtünme kaybı büyüktür ve verimlilik düşüktür. On the other hand, relative sliding speed ambassador tooth surface wear is serious and over heat, in order to dissipate heat and reduce wear, often the use of more expensive anti-friction and abrasion resistance of better materials and good lubrication device, so the cost is higher Öte yandan, göreceli kayma hızı büyükelçi diş yüzeyi aşınması, ısıyı dağıtmak ve aşınmayı azaltmak için, genellikle daha pahalı malzemelerin sürtünme ve aşınma direncinin daha iyi malzemelerin ve iyi yağlama cihazının kullanılmasını sağlamak için ciddi ve aşırı sıcaktır, bu nedenle maliyet daha yüksek
6. Büyük solucan eksenel kuvvet
Ürün Tanımı
Menşe Yeri: Jiangsu, Çin (Anakara)
Marka Adı: Hangtuo
Statik Eksenel değerlendirme:1600 KN
Statik radyal değerlendirme: 640 KN
Dinamik eksenel derecelendirme: 385 KN
Dinamik radyal değerlendirme: 335 KN
Durum: Yeni
Çıkış torku: 16 kNm
Dişli Oranı: 125: 1
Devirme momenti torku: 205 KN.m
Tutma torku: 105 KN.m
Motor:125CC, 160CC, 200CC hidrolik motor
Satış sonrası Servis Sağlanan: yurtdışı hizmet makineleri kullanılabilir mühendisleri
Hangtuo döner sürücüler ve döner yatak / halka, inşaat ekipmanı ve kamyona monte vinçler, offshore carnes, ekskavatör gibi otomasyon robotik sistemi için kullanılabilir.
Avantajları
1. güçlü devrilme anı
2. zarf solucan sürücü benimsenmesi
3. Çok diş temas, yüksek yük kapasitesi
4. kendini- kilitleme fonksiyonu
Önerilen döner tahrik
Muhafazalı muhafaza çevirme tahriki | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Hassas kapalı muhafaza çevirme tahriki | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Sonsuz dişli çevirme tahriki | WE1 | WE3 | WE5 | We7 | WE9 | |||
Çift eksenli çevirme tahrikleri | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Dikey kapalı döner Tahrik | VE3 | VE5 | VE6 | VE7 | VE9 | ve12 |
