Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE5 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Modeli: | 5 inç | Dişli oranı: | 37 |
---|---|---|---|
Verimliliği: | % 40 | Türü: | çift eksen |
Uygulama: | güneş takip sistemi | oem servis: | KULLANILABİLİR |
Menşe yeri: | CHANGZHOU, ÇİN | Sürücü: | 12 / 24vdc motorlar, servo motorlar |
Vurgulamak: | solar slew drive,slewing drive for solar tracking system |

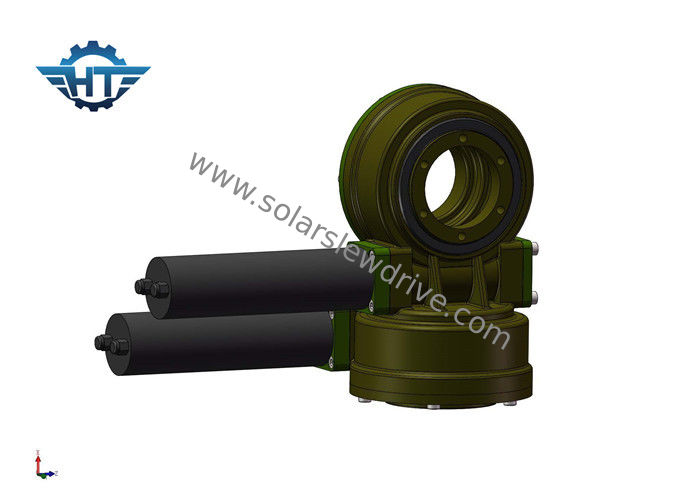

Çift Eksenli Yüksek Boşluklu Küçük Eğme Sürücüler, Çift Eksenli Güneş Takip Sistemi İçin Sonsuz Ve Dişli Yapısı
Açıklama
Çevirme tahrikleri, çevirme yatağı, sonsuz mil, mahfaza, yatak, motor vb. Motor tahrikinde sonsuz mil, döner yatağın dış halkası dönecek, dış halka, döner yatağın iç halkası yuvaya sabitlenmişken torktan flanştan çıktı.
fonksiyon
Çevirme tahriki daha fazla eksenel yük, radyal yük ve eğilme momentini sürdürebilir. Döner tabla veya çerçeve azimutta döner ve döner sürücü tarafından tahrik edilen yükseklik.
Uygulama
Güneş İçin: Güneş takip sisteminde tasarlanmıştır ve enerji üretim verimliliğini arttırır.
Endüstriyel kullanım için: Esas olarak, iki bağıl dönen nesneyi 360 ° 'de sürmek için kullanılır.
Avantajları
1. Daha fazla diş teması ve daha yüksek tork sağlayan kum saati sonsuz mili ile tasarlanmıştır
2. Servis ömrü dişli ve yuvarlanma sertliği ile arttırılmıştır.
3. Ürün performansı test edildi ve ürün kalitesi sağlandı.
Çevirme tahrikinin kullanılabileceği birçok uygulama vardır, çünkü öncelikle yük tutma gücü ve dönme tork gücü gerektiren uygulamalar için mükemmeldir.
Özellikler
SDE Model Performans Parametreleri | ||||||||||
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 157 kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kg |
İlgili kişi: Jessie
Tel: +86 18800586965
