Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SE 3 |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Dişli oranı: | 31: 1 | Türü: | kapalı |
|---|---|---|---|
| Uygulama: | Güneş enerjisi | Sürücü: | Hidrolik motor |
| IP sınıf: | IP66 | Renk: | olarak talep |
| Effciency: | % 40 | Boşluk: | 0.1 derece |
| Vurgulamak: | solar tracker drive,slewing drive for solar tracking system |
||

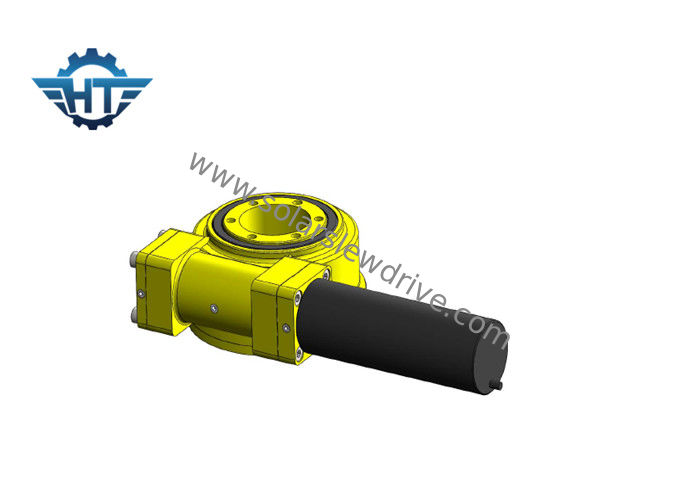

Endüstriyel Kullanım Ve Konsantre Güneş Enerjisi Sistemi İçin Yüksek Hassasiyetli SE Sonsuz Dişli Tek Eksenli Dönme Tahrik
Açıklama
Güneş izleyici düzgün, yavaş ve sağlam bir harekete sahip olmalıdır. İzleyici, yüksek konum doğruluğuna ve yüksek güvenilirliğe sahip olmalıdır. Bu gereksinimlere, saptırma sürücüleri olarak bilinen özel olarak tasarlanmış sürücüler tarafından ulaşılabilir.
Doğruluk: 0.1 derece
Mevcut: 3 inç - 12 inç
Yatay kurulum
Daha iyi koruma ve yükselme ekseni için koruma eklemek için döner tahriklerin azimut eksenine baş aşağı güneş enerjisi uygulamalarında takılması önerilir. Diğer uygulamalarda, montaj talimatları koruma seviyesinin değerlendirilmesine dayanmalı ve daha iyi koruma için daha iyi olacaktır.
Dikey kurulum
Daha iyi koruma için solar uygulamalarda baş aşağı ekli çizime atıfta bulunan döner tahriklerin monte edilmesi önerilir. Diğer uygulamalarda, montaj talimatları koruma seviyesinin değerlendirilmesine dayanmalı ve daha iyi koruma için daha iyi olacaktır.
ayrıntılar
1. Çevirme yatağını ana bileşeni olarak benimseyen çevirme tahriki, aynı anda eksenel kuvvet, radyal kuvvet ve devirme momentini taşıyabilir.
2. Çevirme tahriki, modüler treylerlerde, her çeşit vinçte, havadan çalışma platformunda, güneş takip sistemlerinde ve rüzgar enerjisi sistemlerinde yaygın olarak kullanılır.
3. Elektrikli ve planet dişli kutuları müşterinin ihtiyacına göre dizayn edilebilir.
4. Çevirme tahriki, tesislerde yer tasarrufu sağlama, kompakt tasarımda azami yük kapasitesi, kapsamlı kullanım ömrü, düşük bakım maliyetleri vb.
SE serisinin performans parametreleri
| model | oran | Nominal Çıkış Torku | Devirme Torku | Tutma Torku | Eksenel yük | Radyal Yük | verim | Hassas | Kendinden kilitleme | Ağırlık |
| nm | nm | nm | kN | kN | derece | Evet | kilogram | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | % 40 | ≤0.1 | Evet | 9 |
| 5" | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 14 |
| 7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | % 40 | ≤0.1 | Evet | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | % 40 | ≤0.1 | Evet | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 182 |
Yapı Çizimleri
1. Konut tabanı
2. Çevirme Halkası
3. Yarış Pisti
4. Mühür
5. Üst Plaka
6. Sürücü (hidrolik motor / elektronik motor)
7. Motor Adaptörü
8. O halkası
9. Giriş Deliği
10. Motor karşısında mil
11. Uç Kapağı
12. Kapak
13. Enkoder
