Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | Modeli: | VE9" |
---|---|---|---|
Dişli oranı: | 61: 1 | Çıkış tork dekor: | 4300 Nm |
Tork holding: | 27200 Nm | Devirme Torku: | 16000 Nm |
Verimliliği: | % 40 | kesin: | 0.1 dereceden az |
Vurgulamak: | sonsuz dişli kutusu,sonsuz dişli motoru |

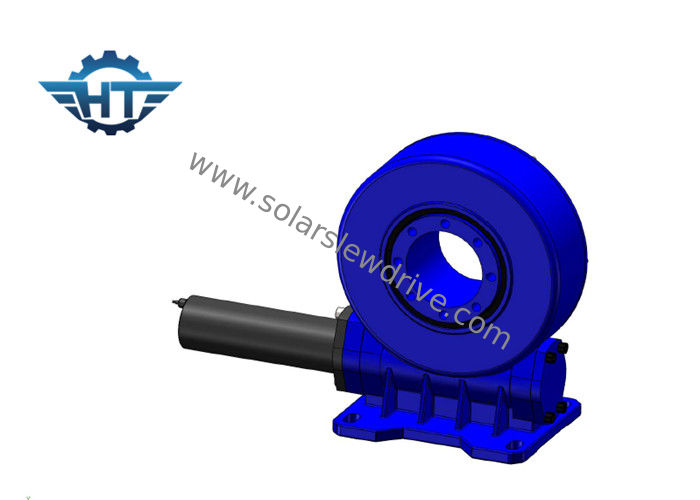

Flanş Çıkışlı VE9 Döner Sürücü, Güneş İzleyicilere Uygulanan Tek Eksenli Sonsuz Dişli Tahrik
Açıklama
Çevirmeli sonsuz bir tahrik sistemi, döner bir halka, taban plakası ve sonsuzdan oluşan, kompakt olarak inşa edilmiş bir ünitedir. Bu ünite, döner bir halkanın ve bir sonsuzluğun avantajlarını bir üniteye getirir.
Birleştirilmiş yükleri taşıyabilecek sürekli veya döngüsel bir hareketle yavaş dönüş gerektiren uygulamalar için uygundur. Ürün, bir elektrikli veya hidrolik motoru bağlamak ve tüm sistemi donanıma bağlamak için standart boyutlardadır.
Kompaktlığı, yüksek sağlamlığı ve bahsi geçen diğer avantajları nedeniyle, hareketli montaj platformları, uydu sistemi, taşıma araçları üzerindeki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzatılabilir döner merdivenler gibi çeşitli ekipmanlarda, büyük tekerlek ünitelerinde bir sonsuz tahrik sistemi kullanılmaktadır. deniz portalı taşıyıcıları.
Teknik veri
Model: | VE9 | Anavatan | Changzhou, Çin |
Marka | HANGTUO | tip | kapalı |
Malzeme | 42CrMo, 50 milyon | Çıkış Tork | 4300 Nm |
Devirmeli Moment Torku | 16 K Nm | Tutma Torku | 27 K Nm |
Statik Eksenel Değerlendirme | 60 KN | Statik Radyal Değerlendirme | 130 KN |
Dinamik Eksenel Değerlendirme | 30 KN | Dinamik Radyal Değerlendirme | 65 KN |
Dişli oranı | 37: 1 | verim | % 40 |
VE Slew Drive Teknik Verileri
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 13kg |
5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13.200 | % 40 | ≤0.1 | Evet | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | Evet | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40.560 | % 40 | ≤0.1 | Evet | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 244 kg |
Avantajları
1. Dönme ± 60 °, sürücü kontrolünde yazılımın durması durumunda sabit durdurma / sabit sınır
2. Soldan veya sağdan sürüş motorunun bağlanması
3. Montaj sırasında, dişli boşluğunu ayarlamak gerekli değildir; bu zaten fabrikadan önce üretici tarafından ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir; bu yüzden fren gerekli değildir
7. Kolay ve akıcı başlatma ve durdurma yöntemi
