Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | VE 9 |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Türü: | kapalı | Uygulama: | İnşaat Makinaları |
|---|---|---|---|
| Sürücü: | Hidrolik motor | IP sınıf: | IP66 |
| Renk: | olarak talep | Effciency: | % 40 |
| Modeli: | VE9 | Oranı: | 61: 1 |
| Vurgulamak: | hidrolik döner motor,döner dişli |
||

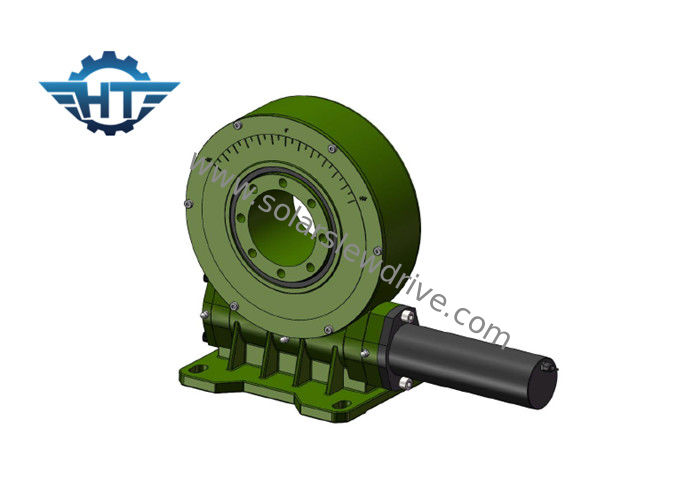

Tek Eksenli Güneş Takip Sistemi İçin Kapalı Muhafazalı VE9 Sonsuz Tahrikli Şanzıman
Ürün Açıklaması
Dikey tasarım Hangtuo döner sürücülerin en büyük parlak noktasıdır, dikey tasarım esas olarak güneş takip sistemi için kullanılır, özel yapı tek eksenli güneş takip sistemi braketinin karmaşık yapısını basitleştirir, tüm sistemin maliyetini düşürür, dikey tasarım Güneş izci pazarında daha rekabetçi bir rol oynamaktadır.
| Model: | VE9 | Anavatan | Changzhou, Çin |
| Marka | HANGTUO | tip | kapalı |
| Malzeme | 42CrMo, 50 milyon | Çıkış Tork | 2000 Nm |
| Devirmeli Moment Torku | 16 K Nm | Tutma Torku | 30,5 K Nm |
| Statik Eksenel Değerlendirme | 60 KN | Statik Radyal Değerlendirme | 130 KN |
| Dinamik Eksenel Değerlendirme | 30 KN | Dinamik Radyal Değerlendirme | 65 KN |
| Dişli oranı | 37: 1 | verim | % 40 |
Uygulamalar
Çift eksenli döner sürücüler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) ve uydu veya radar çanakları gibi çift eksenli güneş izleyicileridir. Diğer uygulamalar arasında otomotiv asansörleri, robotik kol pozisyonerleri ve sahne ekipmanı sayılabilir.
SDE Çift Eksenli Konumlandırıcı Teknik Özellikleri
özellik
1. Tek veya çift çıkışlı dikey kapalı tasarım.
2. Kum saati sonsuz dişlisi kullanarak, çoklu dişle temas, daha fazla yüke dayanmak için yüksek tork aktarın.
VE Serisinin Parametreleri
| model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
