Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE 14 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~1100 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Dişli oranı: | 125: 1 | Türü: | kapalı |
---|---|---|---|
Uygulama: | Güneş enerjisi | Sürücü: | Hidrolik motor |
IP sınıf: | IP66 | Renk: | olarak talep |
Effciency: | % 40 | Boşluk: | 0.1 derece |
Vurgulamak: | sonsuz dişli kutusu,sonsuz dişli döner halka |

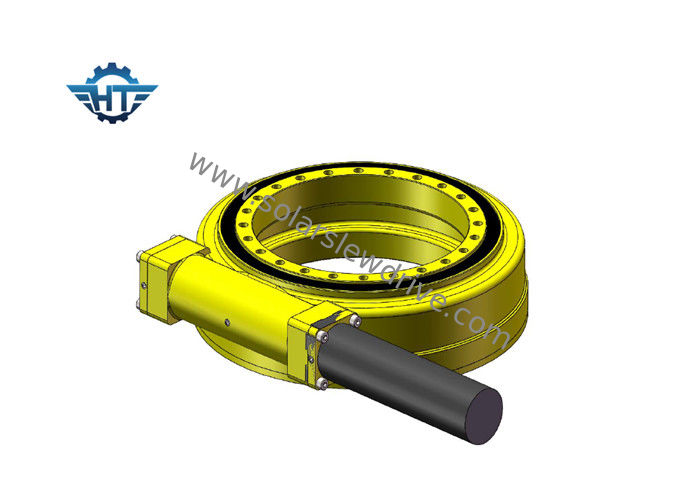

SE14 Sonsuz Dişli Döndürme Tahrikli, Güneş İzleme Sistemi İçin IP66 Kapalı Döner Halka Tahrik
Açıklamaları
Dişli oranı
Yatay dişlinin dönüşü, dişliyi vida eksenine dik bir eksen etrafında döndürür. Bu kombinasyon, tahrik elemanının hızını azaltır ve ayrıca torkunu çoğaltır; hız azaldıkça orantılı olarak arttırılması. Millerin hız oranı, solucan üzerindeki diş sayısı ile solucan tekerleğindeki veya dişlideki diş sayısı arasındaki ilişkiye bağlıdır.
Kum saati solucan
Çevirme tahriklerimiz, solucanın dişliye daha fazla diş girecek şekilde şekillendirildiği kum saati sonsuz teknolojisini kullanıyor. Bu artan diş kavrama daha fazla güç, verimlilik ve dayanıklılık sağlar.
fonksiyon
Çevirme tahrikleri, yatay şaft üzerindeki dişlinin dişli için sürücü görevi gördüğü standart dişli teknolojisiyle çalışır, genel olarak şaft, elektrik dişli motoru tarafından tahrik edilir.
Avantajları
1. 360 derece dönme
2. Sürüş motorunun sol veya sağ taraftan bağlantısı,
3. Montaj sırasında, dişli boşluğunu ayarlamak gerekli değildir; bu zaten fabrikadan önce üretici tarafından ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir; bu yüzden fren gerekli değildir
7. Kolay ve akıcı başlatma ve durdurma yöntemi
8. Yüksek doğruluk
SE serisinin performans parametreleri
model | oran | Nominal Çıkış Torku | Devirme Torku | Tutma Torku | Eksenel yük | Radyal Yük | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | nm | kN | kN | derece | Evet | kilogram | |||
1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | % 40 | ≤0.1 | Evet | 9 |
5" | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 14 |
7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 23 |
9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 44 |
12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 51 |
14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | % 40 | ≤0.1 | Evet | 62 |
17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | % 40 | ≤0.1 | Evet | 85 |
21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 141 |
25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 182 |
