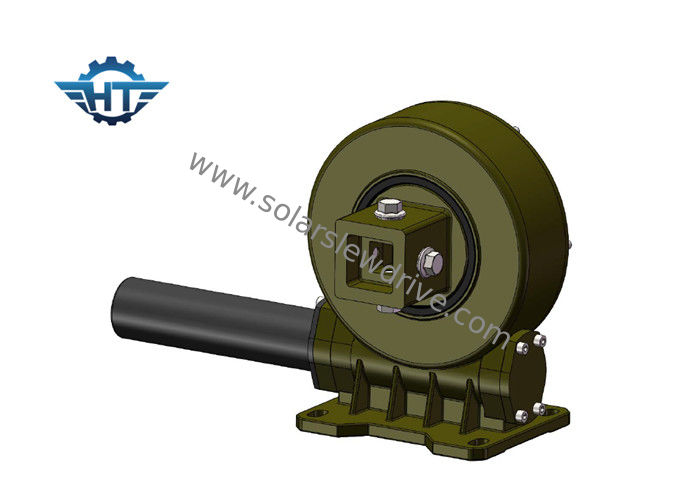

Kare Çıkış Borulu Güneş Takip Sistemi İçin IP66 Dikey Çevirmeli Şanzıman

Kare Çıkış Borulu Güneş Takip Sistemi İçin IP66 Dikey Çevirmeli Şanzıman

  • Kare Çıkış Borulu Güneş Takip Sistemi İçin IP66 Dikey Çevirmeli Şanzıman
  • Kare Çıkış Borulu Güneş Takip Sistemi İçin IP66 Dikey Çevirmeli Şanzıman
Kare Çıkış Borulu Güneş Takip Sistemi İçin IP66 Dikey Çevirmeli Şanzıman
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: VE9"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 adet
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 15 ~ 45 gün
Ödeme koşulları: L/c, T/T, Western Union
Yetenek temini: 2000 Adet / ay
İletişim
Detaylı ürün tanımı
Malzeme: 50Mn, 42CrMo Modeli: VE9"
Dişli oranı: 61: 1 Çıkış tork dekor: 4300 Nm
Tork holding: 27200 Nm Devirme Torku: 16000 Nm
Verimliliği: % 40 kesin: 0.1 dereceden az
Vurgulamak:

güneş takip sistemi için döner sürücü

,

güneş izci sürücü

VE9 IP66 Güneş Takip Sistemi İçin Kare Çıkış Borulu Dikey Çevirme Şanzımanı

Açıklama

Çevirmeli sonsuz bir tahrik sistemi, döner bir halka, taban plakası ve sonsuzdan oluşan, kompakt olarak inşa edilmiş bir ünitedir. Bu ünite, döner bir halkanın ve bir sonsuzluğun avantajlarını bir üniteye getirir.

Birleştirilmiş yükleri taşıyabilecek sürekli veya döngüsel bir hareketle yavaş dönüş gerektiren uygulamalar için uygundur. Ürün, bir elektrikli veya hidrolik motoru bağlamak ve tüm sistemi donanıma bağlamak için standart boyutlardadır.

Kompaktlığı, yüksek sağlamlığı ve bahsi geçen diğer avantajları nedeniyle, hareketli montaj platformları, uydu sistemi, taşıma araçları üzerindeki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzatılabilir döner merdivenler gibi çeşitli ekipmanlarda, büyük tekerlek ünitelerinde bir sonsuz tahrik sistemi kullanılmaktadır. deniz portalı taşıyıcıları.

Teknik veri

Model: VE9 Anavatan Changzhou, Çin
Marka HANGTUO tip kapalı
Malzeme 42CrMo, 50 milyon Çıkış Tork 4300 Nm
Devirmeli Moment Torku 16 K Nm Tutma Torku 27 K Nm
Statik Eksenel Değerlendirme 60 KN Statik Radyal Değerlendirme 130 KN
Dinamik Eksenel Değerlendirme 30 KN Dinamik Radyal Değerlendirme 65 KN
Dişli oranı 37: 1 verim % 40

VE Slew Drive Teknik Verileri

model oran Nominal Çıkış Torku Devirme Torku Eksenel yük Radyal Yük Tutma Torku verim Hassas Kendinden kilitleme Ağırlık
nm nm kN kN nm derece Evet kilogram
3" 31: 1 300 1500 3.6 15 7000 % 40 ≤0.1 Evet 13kg
5" 37: 1 637,5 5000 16 27 9200 % 40 ≤0.1 Evet 18kg
7" 57: 1 1750 7000 34 58 13.200 % 40 ≤0.1 Evet 28kg
8" 51: 1 2250 11200 50 80 20400 % 40 ≤0.1 Evet 35kg
9" 61: 1 4300 16000 60 130 27200 % 40 ≤0.1 Evet 51kg
12" 78: 1 5600 25000 77 190 40.560 % 40 ≤0.1 Evet 61kg
14" 85: 1 6750 48000 110 230 44200 % 40 ≤0.1 Evet 78 kg
17" 102: 1 9460 67000 142 390 53040 % 40 ≤0.1 Evet 105 kg
21" 125: 1 16000 89000 337 640 65000 % 40 ≤0.1 Evet 185 kg
25" 150: 1 21450 112000 476 950 89000 % 40 ≤0.1 Evet 244 kg

Avantajları

1. Dönme ± 60 °, sürücü kontrolünde yazılımın durması durumunda sabit durdurma / sabit sınır

2. Soldan veya sağdan sürüş motorunun bağlanması

3. Montaj sırasında, dişli boşluğunu ayarlamak gerekli değildir; bu zaten fabrikadan önce üretici tarafından ayarlanmıştır

4. Basit kurulum ve düşük bakım

5. Rasyonel alan kullanımı

6. Dişli kendiliğinden kilitlenir; bu yüzden fren gerekli değildir

7. Kolay ve akıcı başlatma ve durdurma yöntemi
