Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | VE3" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 120~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | Modeli: | VE3" |
|---|---|---|---|
| Dişli oranı: | 31: 1 | Verimliliği: | % 40 |
| Renk: | RAL 9006 veya istendiği gibi | Uygulama: | güneş takip sistemleri |
| Menşe yeri: | CHANGZHOU, ÇİN | Sürücü: | 24VDC Motor |
| Garanti: | 5 ~ 10 yıl | Sertifika: | ISO9001, CE |
| Kurulum sitesi: | Açık Alan, Düz Çatı | Özelliği: | Güvenli, Hızlı Kurulum, uzun ömür |
| Vurgulamak: | sonsuz dişli kutusu,sonsuz dişli döner halka |
||

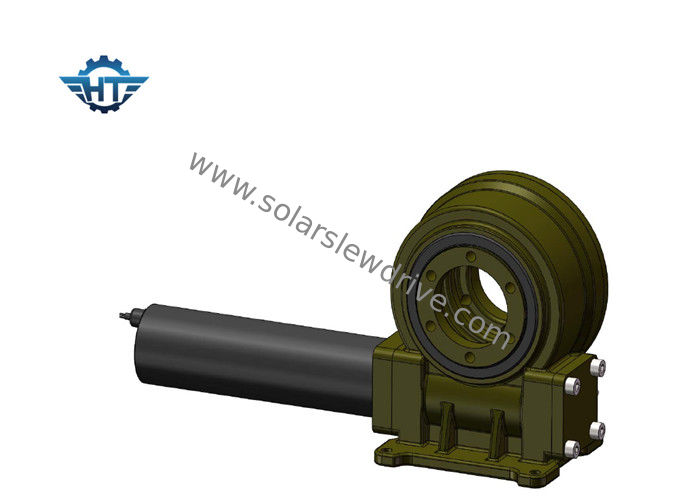

Tek Eksenli Güneş Takip Sistemi için 24VDC Dişli Motorlu 3 İnç Tek Eksenli Küçük Çevirmeli Sürücü
Çevirme tahriki, genellikle sonsuz halka, çevirme halkası, yuva, motor ve diğer bileşenlerden oluşan çevirme halkası adı verilen yeni bir çevirme ürünüdür. Çekirdek bileşenler döner yatak olduğundan, aynı anda eksenel kuvvetlere, radyal kuvvetlere ve devirme momentlerine dayanabilirler. Geleneksel döner ürünlerle karşılaştırıldığında, yeni döner tahrik, kolay kurulum, kolay bakım ve daha fazla kurulum alanı sunar.
VE serisinin performans parametreleri
| model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
| nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 13 |
| 5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 18 |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13.200 | % 40 | ≤0.1 | Evet | 28 |
| 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | Evet | 35 |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 51 |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40.560 | % 40 | ≤0.1 | Evet | 61 |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 78 |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 105 |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 185 |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 244 |
Tavsiye edilen döner tahrik
| Kapalı gövde çevirme tahriki | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Hassas kapalı mahfaza çevirme tahriki | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Sonsuz dişli çevirme tahriki | WE1 | WE3 | WE5 | We7 | WE9 | |||
| Çift eksenli döner sürücüler | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Dikey kapalı çevirme Tahrik | VE3 | VE5 | VE6 | VE7 | VE9 | ve12 |
DC motoru
1. Şanzıman mili için maksimum tork değerinin arttırılması için çıkış mili için çift destek yapısını benimseyin.
2. Güneş tekerleği ve planet dişlisi, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile birbirine bağlanır.
3. Gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan giriş aşamasında helis dişli kullanıyoruz. İç dişli halkası daha fazla oran yapabileceğimiz ve tasarımın esnek olacağı şekilde ayrılmıştır. Şanzıman ve motor, eksenel olarak vida ile bir dikiş sabitlemesi ile bulunur ve bu da eşleştirme hassasiyetini arttırır ve gürültüyü azaltır.
4. Gezegenin tekerlek içinde oklava tutucu kullanıyoruz. Kaydırmalı taşlama yerine oklava taşlama kullanıyoruz, böylece dişli kutusunun ömrü çok daha uzun oluyor.
5. Çift destekleyici yapı; Gezegensel dişlilerin iç deliğinde iç taşlama, iç delik yuvarlaklığını 0.003 mm'den daha az yapar, kayma yerine yuvarlayarak çalışır; HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve sabit çalışmayı ve 10000 saatin üzerinde uzun ömürlü olmasını sağlar.
