Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SDE7" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | model: | SDE7 " |
|---|---|---|---|
| Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 2000 Nm |
| Tutma Torku: | 13500 N / m | Devirme Torku: | 13200 N / m |
| verim: | % 40 | Standart Renk: | RAL 9006 |
| Eksenel Yük: | 34 kN | Radyal Yük: | 58 kN |
| Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |
||

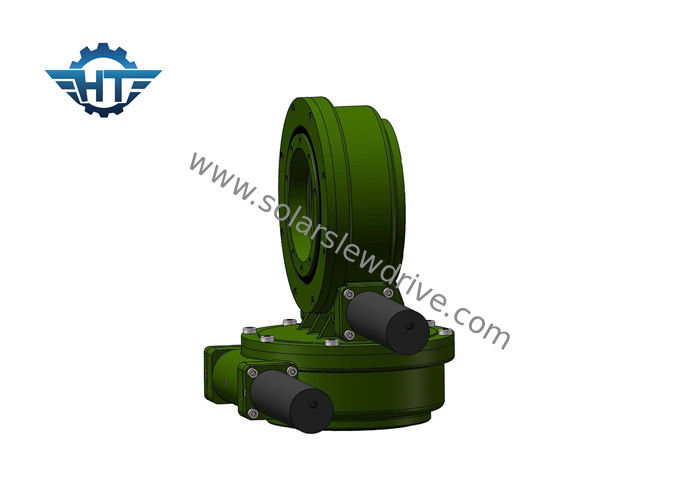

Güneş Takip Sistemi için Planet Dişli Motorlu Çift Eksenli Güneş İzleyici Döner Tahrik
Tanıtım
SDE7 7 inç çift eksenli dönüş tahriki, gün doğumundan gün batımına kadar her zaman güneşe doğru takip edilmesi gereken durumlar için mükemmeldir.Enerji üretim kapasitesini artırabilir.Tipik uygulamalar arasında çift eksenli güneş takip cihazları bulunur, ayrıca her iki yönde 360 derece hareket etmesi gereken uydu ve radar çanaklarında da uygulanabilir.
Özellikleri
1. İçeride sarmal solucan sürücüsü
2. Yüksek yük sağlamak için çoklu diş teması
3. Kendinden kilitleme işlevi
4. Farklı motor türleri ile eşleştirilebilir
SDE Teknik Sayfası
| modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | Yeterlik | Kesinlik | Kendinden kilitleme | Ağırlık |
| Nm | Nm | kN | kN | Nm | derece | kilogram | ||||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 682 kg |
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku: Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür.Yük ve mesafe tarafından üretilen qorque, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Döner yatak eksenine dikey yükleyin
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku:Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, Elde edilen maksimum torka tutma torku denir.
Kendinden kilitleme: Sadece yüklendiğinde, döner tahrik ters dönüş yapamaz ve bu nedenle kendinden kilitlemeli olarak adlandırılır.
Uygulama
Döner tahrikler çok çeşitli uygulamalar için kullanılabilir.Kullanım alanları, ekskavatörler ve vinçler, açık maden madenciliği ve rüzgar türbinlerinden antene kadar uzanmaktadır.Diğer uygulama alanları arasında mühendislik ve güneş takip sistemi bulunmaktadır.
