Menşe yeri: | Çin |
Marka adı: | HANGTUO |
Sertifika: | CE, ISO9001 |
Model numarası: | VE5 |
Min sipariş miktarı: | 1 pc |
---|---|
Fiyat: | 145~226 USD/PC |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 30 gün |
Yetenek temini: | 12000 ADET / YIL |
Türü: | Döner sürücü | Malzeme: | 42CRMN veya 50Mn |
---|---|---|---|
Uygulama: | Güneş enerjisi sistemi | Garanti: | 10 yıl |
Renk: | Müşteri gerekli | Boyutu: | 3 inç - 25 inç |
Motorlu: | 347 | Özelliği: | uzun ömürlü |
Vurgulamak: | solar slew drive,slewing drive for solar tracking system |

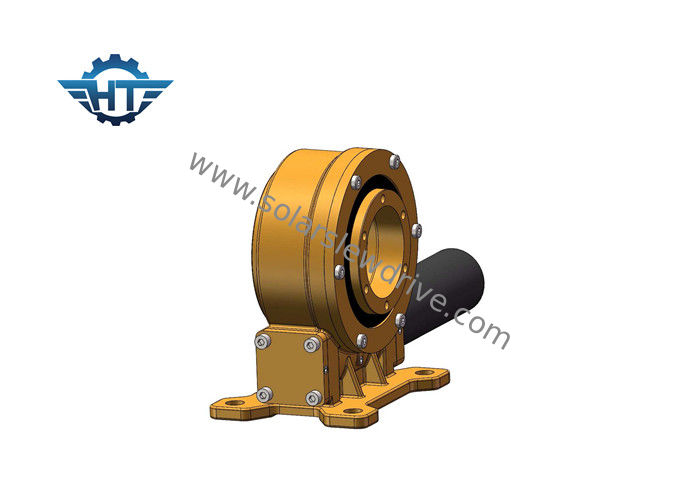

Konsantre Güneş İzleyicileri İçin 24vdc Elektrik Motorlu Tek Eksenli Güneş İzleyici Küçük Çevirmeli Sürücü
Açıklama
Yaygın olarak bir sonsuz tahrik veya döner yatak olarak adlandırılan bir Çevirme Tahrik, dişli veya döner halka yatağı, sonsuz, taban ve tamamen kapalı mahfazadan oluşan komple, kuruluma hazır bir sistemdir. Hidrolik veya elektrikli motorlar, planet dişli kutuları ile özelleştirilebilir.
Fotovoltaik güç istasyonu takibi, düz tek eksenli bağlantı, eğik tek eksenli bağlantı, eğik tek eksenli ve iki eksenli izleme sistemi içerir.
1. Düz tek eksenli bağlantı
30 derecenin altındaki enlemler ve 12 derecenin altındaki toprak eğimleri için uygundur.
2. Eğik tek eksenli bağlantı
Orta ila yüksek enlemler için uygun, zeminin yaklaşık olarak düz olması gerekir.
3. Eğik tek eksenli ünite
Orta ila yüksek enlemler için uygundur.
4. Çift eksen
Özellikler
1. 0 ~ 180 ° döndür
2. Sol veya sağ tarafa bir sürüş motoru bağlayın
3. Fabrikadan önce yağ doldurulmuştu
4. Basit kurulum
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir; bu yüzden fren gerekli değildir
7. Kolay ve akıcı başlatma ve durdurma yöntemi
8. Yüksek montaj torku, dikey montaj için uygun
9. Düşük bakım
Dikey Döner Sürücü Performans Parametreleri
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 13kg |
5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | Evet | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 244 kg |
