Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 398~456/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | Modeli: | SDE7" |
---|---|---|---|
Dişli oranı: | 57: 1 | Çıkış tork dekor: | 2000 Nm |
Tork holding: | 13500 Nm | Devirme Torku: | 13200 Nm |
Verimliliği: | % 40 | Standart renk: | RAL 9006 |
Vurgulamak: | sonsuz dişli çevirme halkası,sonsuz dişli motoru |

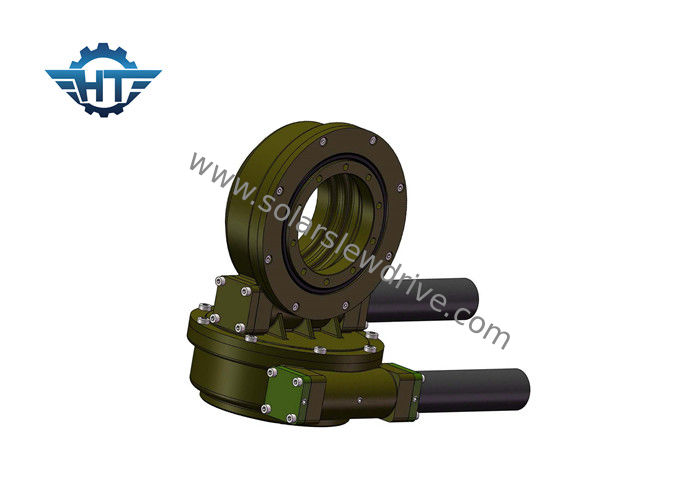

Kule Konsantre Güneş Enerjisi İçin 12vdc Elektrik Motorlu IP66 Zarf Çift Eksenli Sonsuz Tahrik
Açıklama
Kule CSP Nedir?
Heliostat konsantre güneş enerjisi santrali, ana CSP teknoloji rotalarından biri olarak, kule CSP son yıllarda büyük ilgi gördü. Olgun oluk teknolojisi ile karşılaştırıldığında, kule fototermal enerji üretimi daha yüksek ısıl verim ve konsantrasyon oranına, daha düşük arazi gereksinimlerine sahiptir, ancak aynı zamanda yüksek risklere, teknik olgunluk doğrulama eksikliğine ve karmaşık kontrol sistemlerine sahiptir.
Şu anda, dünyadaki ortak kule teknolojisi, ısı ortamını aktarmak için bir erimiş tuz kulesi olarak erimiş tuzu ve bir ısı transfer aracı olarak su ile çalışan bir hidrotermal kuleyi temel almaktadır ve erimiş tuz kulesi büyük bir kapasiteye sahiptir. Büyük ölçekli enerji depolamanın avantajları tercih edilmektedir.
Tower CSP'de Uygulanan Döner Sürücüler
Ürün adı | 43Em 24Vdc dişli motorlu SDE7 Döner tahrik |
Çıkış Tork | 980 Nm; 723 ft.lbs |
Maksimum Çıkış Torku | 1938 Nm; 1429 ft.lbs |
Devirmeli Moment Torku | 7000 Nm; 5163 ft.lbs |
Tutma Torku | 13200 Nm; 9736 ft.lbs |
Statik Eksenel Değerlendirme | 133.20 kN; 29943 lb |
Statik Radyal Değerlendirme | 53 kN; 11977 lb |
Dinamik Eksenel Değerlendirme | 31.90 kN; 7171 lb |
Dinamik Radyal Değerlendirme | 27.91 kN; 6274 lb |
Motor Alternatifleri | 380V / 220V AC Motor; Step Motor; Fırçasız Motor |
Ürün Stili | İkili Eksen; Tek Eksenli; GBM / HCPV; Güneş Çanağı; Parabolik; Güneş kulesi |
Uygulama özelliği | Güneş Takip Sistemi, Endüstriyel Makine |
Çevirme tahrikleri, aynı dişli kutusundan hem yük tutma hem de dönme momenti gerektiren durumlar için mükemmeldir. Tipik uygulamalar arasında güneş izleyicileri, rüzgar türbinleri, uydu ve radar kapları, kamyon vinçleri, adam asansörleri, yardımcı ekipman, hidrolik ekipman ekleri, yağ aleti ekipmanları, lastik taşıyıcıları, kazıcı değirmenleri ve otomotiv asansörleri sayılabilir.
Performans tablosu
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 157 kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kg |
Özellikler
1. güneş takip sisteminin güvenliğini artırmak için Yüksek tork tork
2 . Zarflama solucan sürücü içinde
3 . Yüksek yük sağlamak için çoklu diş teması
4 . Kendini kilitleme fonksiyonu
applicatons
Özel Servisler
1. Farklı uygulamalara ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
