Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | <script src="/js.js"></script> |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 398~456/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | model: | SDE7 " |
|---|---|---|---|
| Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 2000 Nm |
| Tutma Torku: | 13500 N / m | Devirme Torku: | 13200 N / m |
| verim: | % 40 | Standart Renk: | RAL 9006 |
| Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |
||

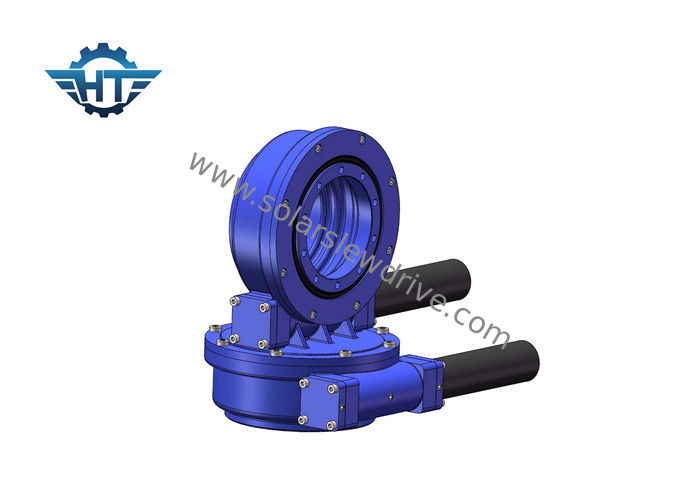

Güneş Enerjisi ve Parabolik Ayna için 12V Dişli Motorlu SDE7 Döner Tahrik
Tanım
Çift eksenli döner sürücüler, CSP uygulamalarında mükemmel çözümlerdir.
CSP, konsantre güneş enerjisinin dört türü vardır:
Genel olarak, güneş enerjisi üretimi şu dört tipe sahiptir: oluk, kule, çanak (disk) ve Fresnel.
tekne
Oluk tipi güneş enerjisi üretim sistemi, oluk parabolik aynalı güneş enerjisi üretim sistemi olarak adlandırılır.Oluk tipi parabolik konsantre toplayıcılar, çalışma ortamını ısıtarak, aşırı ısıtılmış buhar üreterek ve elektrik üretmek için buhar türbini jeneratör setini çalıştırarak seri ve paralel olarak düzenlenmiştir.
Kule
1973'te dünya çapındaki petrol krizinin patlak vermesi, güneş enerjisi teknolojisinin araştırma ve geliştirmesini teşvik etti.Güneş pilleri ile karşılaştırıldığında fiyat yüksek ve verim düşüktür.Güneş termal enerji üretiminin verimliliği nispeten yüksektir ve teknoloji nispeten olgundur.
Tabak
Disk tipi (çanak olarak da bilinir) güneş enerjisi üretim sistemi, dünyanın ilk güneş enerjisi sistemidir.Birçok aynadan oluşan parabolik bir aynadan oluşur.Paraboloidin odağını alır ve alıcıdaki ısı transfer ortamı ısıtılır.Yaklaşık 750℃'de elektrik üretmek için motoru sürün.
fresnel
Çalışma prensibi, ayna yerine Fresnel yapı kondansatörünün kullanılması dışında, oluk tipi fototermal enerji üretimine benzer.Bu onu nispeten ucuz yapar, ancak verimlilik buna bağlı olarak azalır.
Böyle bir sistem sadece birkaç kez konsantre olduğundan, ısıtılan su buharının kalitesi yüksek değildir, bu nedenle tüm sistemin yıllık enerji üretim verimliliği sadece %10'a ulaşabilir;ancak sistemin basit yapısı ve buhar üretmek için ısı transfer ortamının doğrudan kullanılması nedeniyle, yapım ve bakım maliyetleri de nispeten düşüktür.
Tower CSP'de Uygulanan Döner Sürücüler
| Ürün adı | 43Nm 24Vdc dişli motorlara sahip SDE7 döner tahrik |
| Çıkış Torku | 980 Nm ;723 ft.lbs |
| Maksimum Çıkış Torku | 1938 Nm;1429 ft.lbs |
| Devirme Momenti Torku | 7000 Nm;5163 ft.lbs |
| Tutma Torku | 13200 Nm ;9736 ft.lbs |
| Statik Eksenel Derecelendirme | 133.20 kN ;29943 libre |
| Statik Radyal Derecelendirme | 53 kN;11977 libre |
| Dinamik Eksenel Derecelendirme | 31.90 kN ;7171 libre |
| Dinamik Radyal Derecelendirme | 27.91 kN ;6274 libre |
| Motor Alternatifleri | 380V/220V AC Motor ;Step Motor ;fırçasız motor |
| Ürünler Stili | Çift Eksen;Tek Eksen;CPV/HCPV;Güneş Çanak;Parabolik;Güneş Kulesi |
| Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makina |
SDE Döner Tahrik Performans Tablosu
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | %40 | ≤0.1 | Evet | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | %40 | ≤0.1 | Evet | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 705 |
Özellikleri
1. Güneş takip sisteminin güvenliğini artırmak için yüksek arka tutma torku
2.İçeride sarmal solucan sürücüsü
3.Yüksek yük sağlamak için çoklu diş teması
4.Kendinden kilitleme işlevi
Uygulamalar
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
