Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 398~456/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | Modeli: | SDE7" |
---|---|---|---|
Dişli oranı: | 57: 1 | Çıkış tork dekor: | 2000 Nm |
Tork holding: | 13500 N / m | Devirme Torku: | 13200 N / m |
Verimliliği: | % 40 | Standart renk: | RAL 9006 |
Vurgulamak: | sonsuz dişli çevirme halkası,sonsuz dişli motoru |

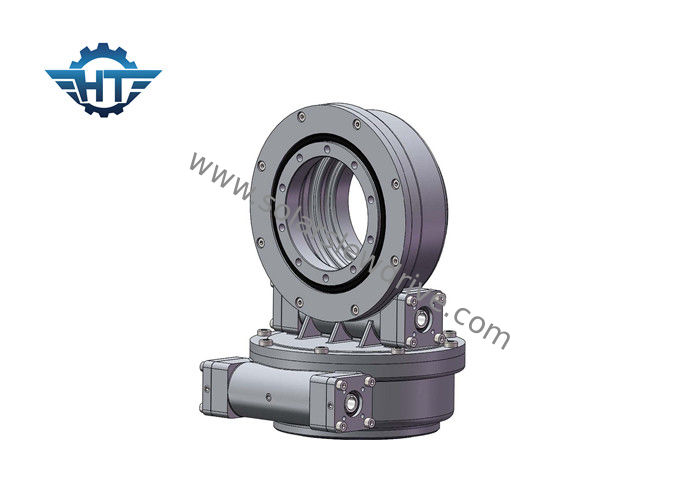

Güneş Takip Sistemi için 12V Dişli Motorlu Yüksek Torklu Çift Eksenli Döner Sürücü
Açıklama
Çift eksenli döner sürücüler, çift eksenli güneş takip uygulamalarında mükemmel çözümlerdir.
Çift eksenli döner sürücü, döner sürücülerle üç tip çözüm sunar:
Genel olarak, kolay braket yapısı için sde dönüş tahriki mükemmel bir çözüm olacaktır, ancak diğer ikisi de çok popülerdir.
PV'ye Uygulanan Dönüş Sürücüleri
Ürün adı | SDE7 43Nm 24Vdc dişli motorlu döner sürücü |
Çıkış Torku | 980 Nm; 723 ft.lbs |
Maksimum Çıkış Torku | 1938 Nm; 1429 ft. Lbs |
Devirme Moment Torku | 7000 Nm; 5163 ft.lbs |
Tutma Torku | 13200 Nm; 9736 ft.lbs |
Statik Eksenel Değerlendirme | 133,20 kN; 29943 lb |
Statik Radyal Değerlendirme | 53 kN; 11977 lb |
Dinamik Eksenel Değer | 31,90 kN; 7171 lb |
Dinamik Radyal Değerleme | 27,91 kN; 6274 lb |
Motor Alternatifleri | 380V / 220V AC Motor; Step Motor; Fırçasız Motor |
Ürünleri tarzı | Çift Eksen; Tek Eksen; GBM / HCPV; Güneş Enerjisi; Parabolik; Güneş Kulesi |
Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makina |
Performans Tablosu
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 157 kilo |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kilo |
Özellikleri
Güneş izleme sisteminin güvenliğini artırmak için 1. Yüksek destek torku
2. zarf içinde sonsuz sürücü
3. yüksek yük sağlamak için Çok diş temas
4. kendini- kilitleme fonksiyonu
applicatons
Kişiye Özel Hizmetler
1. özel tasarım dayalı farklı uygulamalar ve projeler
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
