Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 398~456/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | model: | SDE7 " |
---|---|---|---|
Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 2000 Nm |
Tutma Torku: | 13500 N / m | Devirme Torku: | 13200 N / m |
verim: | % 40 | Standart Renk: | RAL 9006 |
Vurgulamak: | güneş takip sistemi için döner sürücü,güneş izci sürücü |
Güneş Takip Sistemi için 24V Dişli Motorlu Yüksek Tutma Torklu Solar Tracker Döner Tahrik
Tanım

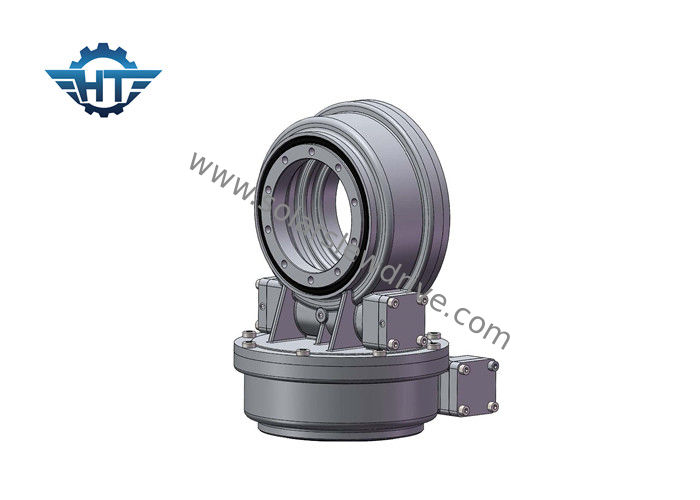

Solar Tracker çift eksenli döner sürücü, çift eksenli güneş izleme uygulamalarında mükemmel bir çözümdür.
Çift eksenli döner tahrik, döner tahrikli üç tip çözüme sahiptir:
Genel olarak, kolay braket yapısı için yan döner tahrik mükemmel bir çözüm olacaktır, ancak diğer ikisi de çok popülerdir.
PV'de Uygulanan Döner Sürücüler
Ürün adı | SDE7 Döner sürücü |
Çıkış Torku | 980 Nm ;723 ft.lbs |
Maksimum Çıkış Torku | 1938 Nm;1429 ft.lbs |
Devirme Momenti Torku | 7000 Nm;5163 ft.lbs |
Tutma Torku | 13200 Nm ;9736 ft.lbs |
Statik Eksenel Derecelendirme | 133.20 kN ;29943 libre |
Statik Radyal Derecelendirme | 53 kN;11977 libre |
Dinamik Eksenel Derecelendirme | 31.90 kN ;7171 libre |
Dinamik Radyal Derecelendirme | 27.91 kN ;6274 libre |
Motor Alternatifleri | 12V/24V Motor ;Step Motor ;fırçasız motor |
Ürünler Stili | Çift Eksen;Tek Eksen;CPV/HCPV;Güneş Çanak;Parabolik;Güneş Kulesi |
Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makineler |
Güneş Sistemi Metrekare | 30 ㎡ |
SDE Döner Tahrik Performans Tablosu
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | %40 | ≤0.1 | Evet | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | %40 | ≤0.1 | Evet | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 705 |
Özellikleri
1. Güneş takip sisteminin güvenliğini artırmak için yüksek arka tutma torku
2.İçeride sarmal solucan sürücüsü
3.Yüksek yük sağlamak için çoklu diş teması
4.Kendinden kilitleme işlevi
Uygulamalar
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
