Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SDE7" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 398~456/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Malzeme: | 50Mn, 42CrMo | Modeli: | SDE7" |
---|---|---|---|
Dişli oranı: | 57: 1 | Verimliliği: | % 40 |
Standart renk: | RAL 9006 | Kendinden kilit: | Evet |
Garanti: | 5 ~ 10 Yıl | Uygulama: | Güneş enerjisi |
Vurgulamak: | döner yatak tahriki,sonsuz tahrik motoru |

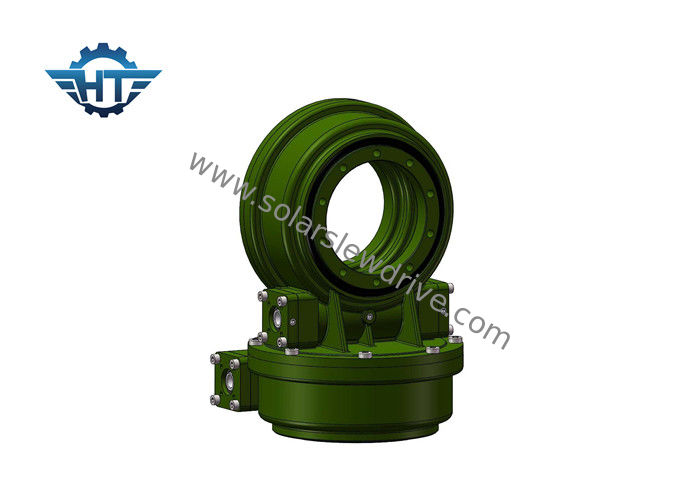

Uydu Anteni İçin 24Vdc Dişli Motor Veya Nema ile 7 inç Çift Eksenli Küçük Döner Sürücü
Açıklama
Sonsuz dişli döndürme tahrikinde daha iyi koruyucu performans, mükemmel şanzıman torku, daha iyi darbe direnci ve uzun çalışma ömrü bulunur. Çift eksenli döner sürücüler için en yaygın döner tahrik uygulaması, CSP (ayrıca kule olarak da adlandırılan heliostatlar), konsantre fotovoltaikler (CPV), uydu anteni veya radar kapları gibi çift eksenli güneş izleyicileridir. Diğer uygulamalar arasında otomotiv asansörleri, robotik kol pozisyonerleri ve sahne ekipmanı sayılabilir.
Solar Tracker çift eksenli çevirmeli tahrik, çift eksenli solar takip uygulamalarında mükemmel bir çözümdür.
Uydu Anteninde Uygulanan Döner Sürücüler
Ürün adı | SDE7 Çevirme sürücüsü |
Çıkış Tork | 980 Nm; 723 ft.lbs |
Maksimum Çıkış Torku | 1938 Nm; 1429 ft.lbs |
Devirmeli Moment Torku | 7000 Nm; 5163 ft.lbs |
Tutma Torku | 13200 Nm; 9736 ft.lbs |
Statik Eksenel Değerlendirme | 133.20 kN; 29943 lb |
Statik Radyal Değerlendirme | 53 kN; 11977 lb |
Dinamik Eksenel Değerlendirme | 31.90 kN; 7171 lb |
Dinamik Radyal Değerlendirme | 27.91 kN; 6274 lb |
Motor Alternatifleri | 12V / 24V Motor; Step Motor; Fırçasız Motor |
Ürün Stili | İkili Eksen; Tek Eksenli; GBM / HCPV; Güneş Çanağı; Parabolik; Güneş kulesi |
Uygulama özelliği | Solar İzleme Sistemi, Endüstri Makineleri |
Güneş Sistemi Metrekare | 30 ㎡ |
Performans tablosu
model | oran | Nominal Çıkış Torku | Devirme Torku | Eksenel yük | Radyal Yük | Tutma Torku | verim | Hassas | Kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece, aşama | Evet | kilogram | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 21kg |
5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 157 kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | Evet | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 682 kg |
applicatons
Çift eksenli güneş takip sistemi
Hassas aletler
GBM
Tabak
Uydu Anteni
Özel Servisler
1. Farklı uygulamalara ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. Gibi farklı motor tipleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur; standart rengimiz RAL 9006'dır.
