Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE14" |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 330~360/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Modeli: | SE14 | Tork holding: | 54200 Nm |
---|---|---|---|
Devirme Torku: | 68000 Nm | Çıkış tork: | 6550 Nm |
eksenel yük: | 680 KN | Radikal Yük: | 230 kN |
Sertifika: | ISO9001, CE | Boyalı: | KULLANILABİLİR |
Vurgulamak: | hidrolik döner motor,güneş izleyici sürücüsü |

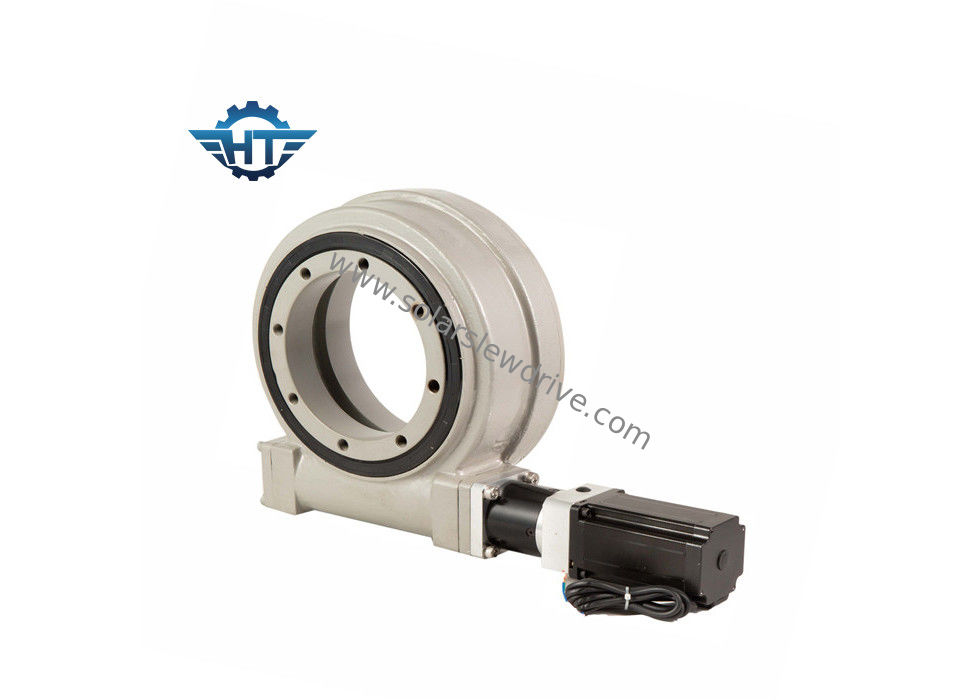

Se Serisi Sonsuz Dişli Çevirme Tahrikli Güneş Takip Sistemi İçin Yüksek Mukavemetli Cıvatalar
Ürün Açıklaması
Döner yatak, döner halka yatağı Teknoloji geliştikçe, daha fazla döner tahrik, dişlinin içine daha fazla diş girecek şekilde solucanın şekillendirildiği kum saati sonsuz teknolojisini kullanıyor
Bu artan diş kavrama, daha fazla güç, verimlilik ve dayanıklılık sağlar. Çevirme tahriki, yataydaki sonsuz dişlinin kullandığı standart sonsuz dişli teknolojisini kullanır. sonsuz dişlide veya dişlide.
SE Serisinin Performansı
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
Çevirmeli Sürücü Kurulumu
1. Montaj yapısını temizleyin, örneğin kaynak, galvaniz, artıklar, kir vb.
2. Döner sürücüyü cıvatalarla kaydırın.
3. Döner sürücü boş durumda monte edilmelidir.
4. Vida sıkma kuvvetleri arasındaki sapmaları önlemek için aşağıdaki prosedür izlenmelidir.
5. İplik dişlisini kilitleyin.
6. Bağlantı parçasının tamamen takılmasını isteyen iplik boşluğu üzerine iplik kilit sıvısı yerleştirin.
7. Cıvataları çapraz yerleştirin. Cıvataların çapraz sırayla nasıl tork aldıklarını gösteren aşağıdaki genel desene bakın. İç veya dış halka ile başlayın. Tüm cıvataların çapraz torkunu sıkma torkunun% 30'una yapın. Ardından çaprazlama torkunu sıkma torkunun% 80'i kadar tekrarlayın. Son olarak çapraz tork sıkma torkunun% 100'üne kadardır.
1. Önce iç veya dış bileziği tamamen torklayın, ardından diğer bileziği yapın.
2. Cıvatayı sıktıktan sonra, lütfen vida kafasının konumunu sabit yapının konumuna kalıcı olarak işaretleyin. Bu, inceleme sırasında vida başının çözülmediğinden emin olmak için kullanılacaktır.
Bir döner tahrikin kullanılabileceği birçok uygulama vardır, çünkü birincil güç ve dönme torkunu korumak için yük gerektiren uygulamalar için çok uygundur.
Tipik hareketli tahrik uygulamaları arasında, bunlarla sınırlı olmamak üzere, şunlar bulunur:
1. Güneş izci
2. Rüzgar Türbinleri
3.Erkek asansör
4. Hidrolik makineler
5.Telehandler
6. Ekskavatör derrick
7.Lift
8.Crane
9. Sondaj ekipmanları
10. Askeri teçhizat
