Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | VE |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 360/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 500 adet / ay |
| Marka adı: | Hangtuo | Malzeme: | 50Mn, 42CrMo |
|---|---|---|---|
| model: | dikey tip | sertifika: | ISO9001, CE |
| Motor: | 12 / 24VDC | Bakım: | Bedava |
| renk: | İstendiği gibi | Kendinden Kilit: | Evet |
| Vurgulamak: | sonsuz dişli çevirme tahrik,döner halka dişlisi |
||

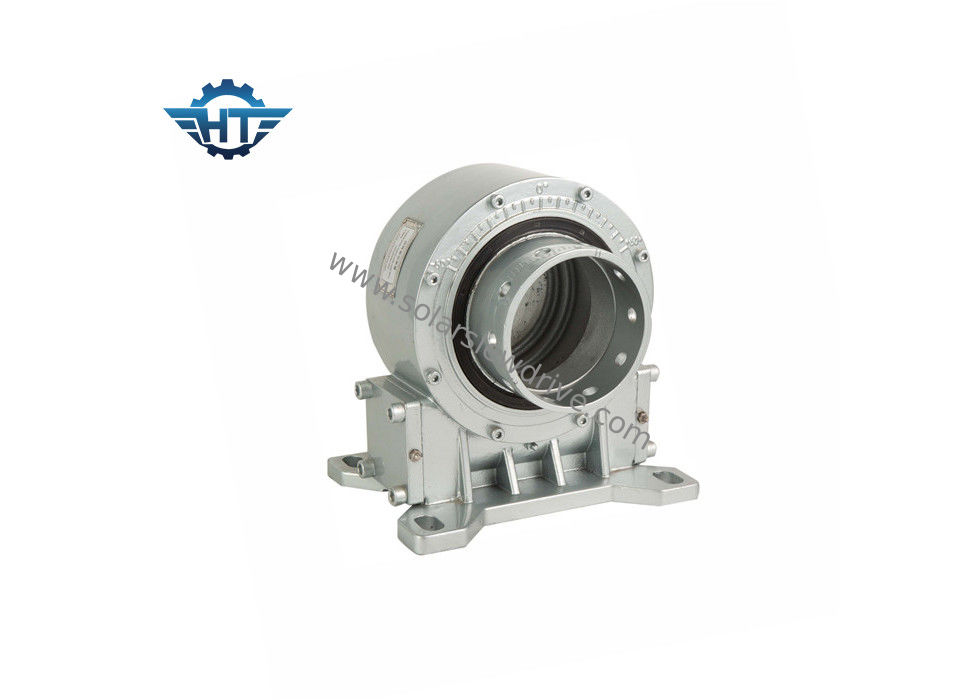

VE9 Tek Eksenli IP66 Solar Döndürme Tahrikli Şanzıman, Yatay Güneş Takip Cihazları İçin Bakım Gerektirmeyen
Açıklama
Güvenilir teslimat - çoğu sipariş 15 gün veya daha kısa sürede gönderilir
Teknik destek - mühendisler yardım etmek için bekliyor
Uygun fiyata yüksek kaliteli çevirme tahrikleri - tüm büyük markaların kalitesini karşılayan veya aşan ürünlerle kendi fabrikamız var ve sizi bütçe dahilinde tutmak için farklı siparişlere dayalı ekonomik nakliye yöntemlerini kullanacağız
Operasyon ve Bakım operasyonları ve bakım hizmetleri, genel giderlerinizi ve ücretlerinizi düşürür.
VE Tipi Veri Sayfası
| Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Kendinden kilitlemeli | Ağırlık (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | Evet | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | Evet | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | Evet | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | Evet | 28 |
| 9 " | 61: 1 | 2250 | 16.000 | 30800 | 60 | 130 | % 40 | Evet | 52 |
| 12 " | 78: 1 | 4300 | 25.000 | 40560 | 77 | 190 | % 40 | Evet | 65 |
| 14 " | 85: 1 | 5600 | 48.000 | 44200 | 110 | 230 | % 40 | Evet | 88 |
| 17 " | 102: 1 | 6750 | 67.000 | 53040 | 142 | 390 | % 40 | Evet | 135 |
| 21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | Evet | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | Evet | 251 |
Kurulum
1. Hazırlık
1.1 Çevirme sürücüsünde fiziksel hasar olup olmadığını kontrol edin.
1.2 Destek yüzeylerini temizleyin
2. Montaj Cıvataları
Dişli kutusu üreticisi olarak, kullanılan montaj bağlantı elemanlarını tedarik etmiyoruz, garanti etmiyoruz veya önermiyoruz.Lütfen ürünümüzü sizinkine ekleyecek olan bu öğeyi belirlerken çok dikkatli olun.
Öngörülen boyutlar, sayı ve kalite dereceleri kullanılacaktır.
En az 1,5'ten maksimum ≤2'ye kadar kavrama oranı (tutamak uzunluğu / cıvata çapı) dikkate alınmalıdır.
Tam dişli şafta sahip cıvatalara izin verilmemelidir.
Uygunsuzluk durumunda cıvata bağlantısının dönüş tahrik fonksiyonu, ömrü ve dayanıklılığı etkilenir.
Müsaade edilen arayüz basıncının aşılmaması için, uygun boyut ve mukavemet seçiminde sıkma torklarına sahip yassı pullar kullanın.
Montaj cıvataları normal durumlarda doğru ön yüklemeyle yeterince sabitlenir.
Bilgi: Ayrık halkalar, yarıklı pullar vb. Kullanımına izin verilmez.
Montaj cıvataları için Sıkma Torku ve ilk ön yükler.
|
Sıkma Torku |
Montaj Cıvatası Ölçüsü |
|||||
| Sınıf |
M6 (1 / 4-20UNC) |
M8 (5 / 16-18UNC) |
M10 (3 / 8-16UNC) |
M12 (7 / 16-14UNC) |
M16 (5 / 8-11UNC) |
M20 (3 / 4-10UNC) |
| Sınıf 8.8 | 10,2 NM | 24,7 deniz mili | 49 deniz mili | 85,5 NM | 212,2 NM | 414 deniz mili |
| Sınıf 10.9 | 14,3 deniz mili | 34,8 NM | 68,9 NM | 120,2 NM | 298,4 NM | 582.1 NM |
| Sınıf 12.9 | 17,2 NM | 41,7 NM | 82,7 NM | 144,2 NM | 358.1 NM |
689,5 NM |
