Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | SE |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 100~1100/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Dişli oranı: | 31: 1 ~ 150: 1 | Eksen: | Tek eksenli |
---|---|---|---|
Menşe yeri: | CHANGZHOU, ÇİN | Yapısı: | Solucan ve Taşıyan |
Yaşam süresi: | 30 yaşında | Renk: | RAL9006 |
Kullanım: | Güneş İzleyici | Özelliği korumak: | IP66 |
Vurgulamak: | solar tracker drive,slewing drive for solar tracking system |

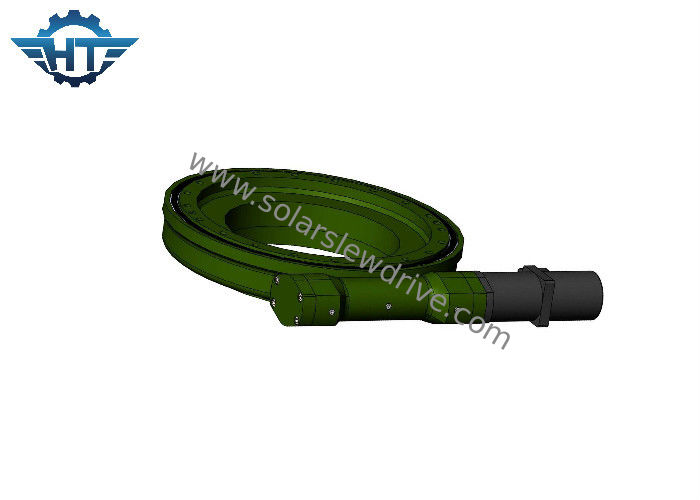

SE Kum Saati Sonsuz Dişli Dönme Tahrikli 24VDC Planet Dişli Motorlu Güneş İzleyicileri İçin
Açıklama
SE tek eksenli yatay çevirme tahriki hem tek eksenli güneş takip sisteminde hem de çift eksenli güneş takip sisteminde kritik bir bileşendir. Ayrıca CSP ve CPV sisteminde, rüzgar enerjisinde vb. De uygulanabilir.
Tek eksenli bir izleyici, PV modüllerini güneş döndükçe doğudan batıya yatay hareket ederek bir dönme ekseni boyunca yönlendirir. Bu PV modüllerini hareket ettirmek redüktörün hem yük tutma hem de dönme torku sunmasını gerektirir - sadece çok özel bir çevirme tahrikinin sunabileceği bir şey. İzleyicilere, dişli halkasının adım hattında daha fazla sayıda diş çeken döner tahrikler uygulanmış, maksimum güç, dayanıklılık ve performans sunacaktır. Bu, izleyicinin en az aksama süresi veya bakım maliyeti ile mümkün olan en uzun alan ömrüne sahip olmasını sağlar.
Çift eksenli izleyiciler, güneşin hareketinin daha hassas bir şekilde izlenmesini sağlayarak yan yana ve yukarı ve aşağı doğru dönerler. Bu döner sürücüler, tek eksenli sistemlerden daha yüksek enerji çıkışı sağlar. İki serbestlik dereceleri kullandıklarından, güçlü ve güçlü döner sürücüler kullanmak, sahadaki güvenilir ve sürekli işlevler için daha da önemlidir.
SE Serisi Parametreleri
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
Avantajları
1. 360 derece dönme
2. Sol veya sağ tarafa bağlı tahrik motoru
3. Montaj sırasında, dişli boşluğunu ayarlamak gerekli değildir; bu zaten fabrikadan önce üretici tarafından ayarlanmıştır
4. Fabrikadan önce yağ doldurulmuştu
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir; bu yüzden fren gerekli değildir
7. Kolay ve akıcı başlatma ve durdurma yöntemi
8. Yatay montaj için uygun yüksek devirme torku
