Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | VE3" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 330~450/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | Modeli: | VE3" |
|---|---|---|---|
| Dişli oranı: | 31: 1 | Verimliliği: | % 40 |
| Renk: | RAL 9006 | Uygulama: | güneş takip sistemleri |
| Menşe yeri: | CHANGZHOU, ÇİN | Sürücü: | 24VDC Motor |
| Garanti: | 5 ~ 10 yıl | Sertifika: | ISO9001, CE |
| Vurgulamak: | solar slew drive,slewing drive for solar tracking system |
||

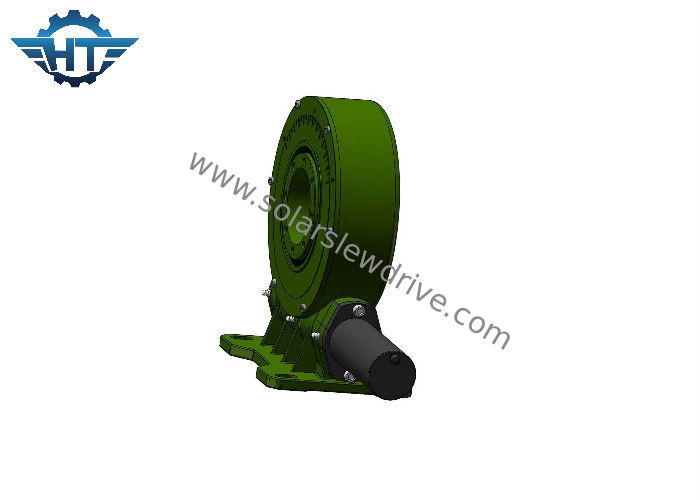

IP66 Tek Eksenli Küçük Dönerli Tahrik, Tek Eksenli Güneş İzleyicileri İçin Güçlü Torkla
Açıklama
Döner tahrik, döner tahrik ve dişli kutusu olarak da adlandırılır, çünkü çekirdek bileşenler döner yatak ve sonsuz mildir. Aynı zamanda conta, mahfaza ve motor gibi yardımcı bileşenlerden oluşur. Bir güç kaynağı olarak, dönüş motoru, DC planet dişli motoru, AC dişli motoru veya step motor kullandı. AC hidrolik motor esas olarak inşaat makinelerinde güç tahrik sistemi olarak kullanılmaktadır. Çekirdek bileşen döner halka tahrik olduğundan, döner dişli kutusu kolayca eksenel ve radyal kuvvetlere dayanabilir.
Çevirmeli tahrik çalışma prensibi: Sonsuz çevirici halkanın dış halkasını döndürmek için tahrik eden motor tarafından tahrik edilir; Dış halka, torku flanştan dışarı verir ve döner halkanın iç halkası yuvaya sabitlenir.
Çevirme tahriki, kendi kendine kilitleme özelliklerine sahip sonsuz dişli tahriki nedeniyle geri kilitleme özelliğine sahiptir. Bu özellik, ana bilgisayar işletim ve güvenlik faktörünün kararlılığını büyük ölçüde artırır. Geleneksel döner ürünlerle karşılaştırıldığında döner tahrik dişli kutusunun kurulumu kolaydır, bakımı kolaydır ve önemli kurulum alanı kazandırır.
Çevirme tahriki, genellikle sonsuz halka, çevirme halkası, yuva, motor ve diğer bileşenlerden oluşan çevirme halkası adı verilen yeni bir çevirme ürünüdür. Çekirdek bileşenler döner yatak olduğundan, aynı anda eksenel kuvvetlere, radyal kuvvetlere ve devirme momentlerine dayanabilirler. Geleneksel döner ürünlerle karşılaştırıldığında, yeni döner tahrik, kolay kurulum, kolay bakım ve daha fazla kurulum alanı sunar.
VE serisinin performans parametreleri
| model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
DC motoru
1. Şanzıman mili için maksimum tork değerinin çok arttırılması için çıkış mili için çift destek yapısını benimseyin.
2. Güneş tekerleği ve planet dişlisi, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile birbirine bağlanır.
3. Gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan giriş aşamasında helis dişli kullanıyoruz. İç dişli halkası daha fazla oran yapabileceğimiz ve tasarımın esnek olacağı şekilde ayrılmıştır. Şanzıman ve motor, eksenel olarak vida ile bir dikiş sabitlemesi ile bulunur ve bu da eşleştirme hassasiyetini arttırır ve gürültüyü azaltır.
4. Gezegenin tekerlek içinde oklava tutucu kullanıyoruz. Kaydırmalı taşlama yerine oklava taşlama kullanıyoruz;
5. Çift destekleyici yapı; Gezegensel dişlilerin iç deliğinde iç taşlama, iç delik yuvarlaklığını 0.003 mm'den daha az yapar, kayma yerine yuvarlayarak çalışır; HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve sabit çalışmayı ve 10000 saatin üzerinde uzun ömürlü olmasını sağlar.
