Menşe yeri: | Çin |
Marka adı: | HANGTUO |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9 |
Min sipariş miktarı: | 1 pc |
---|---|
Fiyat: | 200~380 USD/PC |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 30 gün |
Yetenek temini: | 12000 ADET / YIL |
Türü: | Döner Tahrik | Malzeme: | 42CRMN veya 50Mn |
---|---|---|---|
Uygulama: | Güneş enerjisi sistemi | Garanti: | 10 yıl |
Renk: | Müşteri Gerekli | Boyutu: | 3 İnç - 25 İnç |
Motorlu: | 24VDC / 220VAC | Özelliği: | uzun ömürlü |
Vurgulamak: | Sonsuz dişli çevirme halkası,Sonsuz dişli motoru |

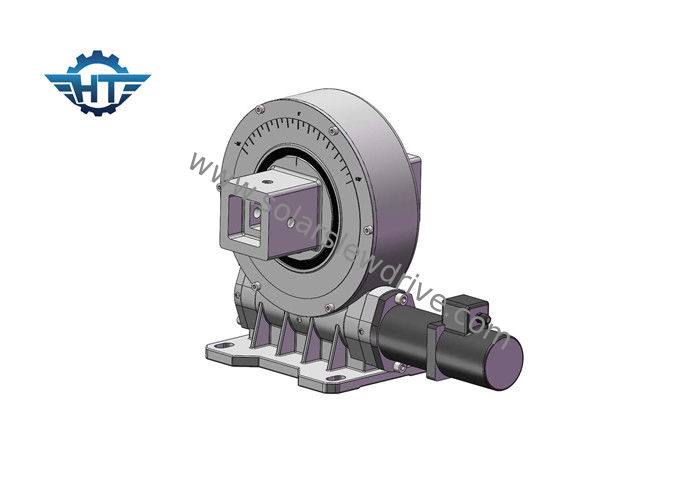

Planet Dişli Dönüş Tahrikli Şanzıman, Güneş Takip Sistemi için VE9 Kendinden kilitli Tek Eksen
Açıklama
VE, dikey serisi planet dişli dönüş sürücü şanzıman uygulamaları için ağırlıklı vinç vinç, döner güverte vinç, vinç vinç tasarım, ekskavatör salıncak sürücü, güneş izleme sistemi için çevirme sürücü vb. Benzersiz planet dişli azaltma şanzıman çalışma prensibi güneş için kendini yapar
izci, torkun oransal dağılımı nedeniyle büyük bir radyal yük taşır. Dahası, döner sürücülerimizin hidrolik motor konfigürasyonları vardır. Biz tüm serisi dönüş şanzıman boyutu müşteri farklı talebi karşılamak var.
Özellikleri
1. ± 60 ° Döndürün, sistem güvenliğini sağlamak için içinde sert durdurma
2. Soldan veya sağdan bir sürüş motoru bağlayın
3. boşluk zaten fabrika tarafından üretici tarafından ayarlanır, kurulum sırasında ayarlamak gerek
4. Gres fabrika önce doldurulmuştu
4. basit kurulum ve düşük bakım
5. Kompakt tasarım ve yerden tasarruf
6. dişli kendini- kilitleme, gerek fren
7. Kolay ve akıcı başlatma ve durdurma yöntemi
8. Yüksek devirme torku, yatay kurulum için uygun
Dikey Dönüş Sürücü Performans Parametreleri
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassas (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
Uygulama
Dönüş tahrikleri tüm dünyada kullanılmaktadır. Uygulama alanları aşağıdakileri içerir: Vinç hareket dişlilerinde direksiyon şanzıman ve
ağır yük taşıma araçları, kaldırma platformlarında, tutucularda, maşalarda ve inşaat makineleri sektöründeki diğer döner cihazlarda.
Güneş takip sistemleri, rüzgar enerjisi, tabaklar, uydu anteni vb.
