Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~380/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
Türü: | kapalı | Uygulama: | İnşaat Makinaları |
---|---|---|---|
Sürücü: | Hidrolik motor | IP sınıf: | IP66 |
Renk: | olarak talep | Effciency: | % 40 |
Modeli: | VE9 | Oranı: | 61: 1 |
Vurgulamak: | Sonsuz dişli çevirme halkası,Sonsuz dişli motoru |

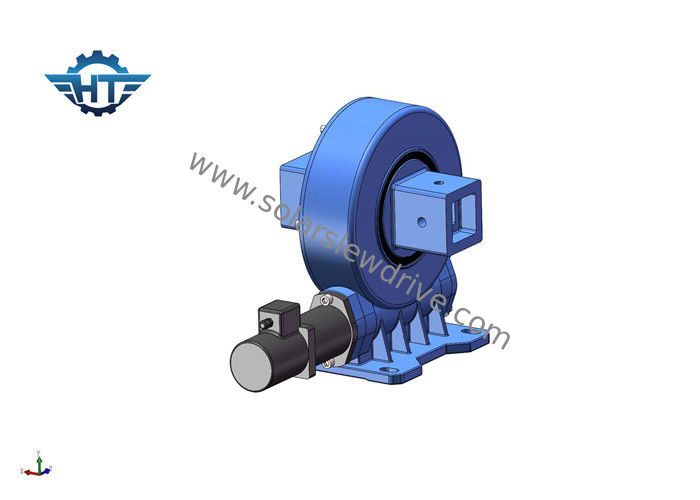

VE9 110 * 110mm Tüp İzleme Tahrikli Şanzıman, Güneş Takip Sistemi İçin Kapalı Muhafazalı
Ürün Açıklaması
Döner sürücü küçük olabilir, ancak çeşitli uygulamalarda en büyük işlerin bazılarına yardımcı olurlar. Güneş takip sistemindeki salınım kolu dönüşünden vinçlere, rüzgar türbinine, döner tahriklere birçok işlenmiş sürecin ayrılmaz bir parçasıdır.
Özellikle, dikey tasarım Hangtuo çevirme sürücülerinin en büyük parlak noktasıdır, dikey tasarım esas olarak güneş takip sistemi için kullanılır, özel yapı tek eksenli güneş takip sistemi braketinin karmaşık yapısını basitleştirir, tüm sistemin maliyetini azaltır, dikey tasarım güneş izci pazarında daha rekabetçi bir rol oynamaktadır.
Model: | VE9 | Anavatan | Changzhou, Çin |
Marka | HANGTUO | tip | kapalı |
Malzeme | 42CrMo, 50 milyon | Çıkış Torku | 2250 N / m |
Devirme Moment Torku | 16 K Nm | Tutma Torku | 30. K Nm |
Statik Eksenel Değerlendirme | 60 KN | Statik Radyal Değerlendirme | 130 KN |
Dinamik Eksenel Değer | 30 KN | Dinamik Radyal Değerleme | 65 KN |
Dişli Oranı | 61: 1 | verim | % 40 |
Uygulamalar
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) ve uydu veya radar yemekleri gibi çift eksenli solar izleyicilerdir. Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlayıcıları ve sahne ekipmanları bulunur.
SDE Çift Eksenli Konumlandırıcı Özellikleri
VE Serisi Parametreleri
model | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verim | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
