Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | VE9" |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L/c, T/T, Western Union |
| Yetenek temini: | 2000 Adet / ay |
| Malzeme: | 50Mn, 42CrMo | model: | VE9" |
|---|---|---|---|
| Dişli oranı: | 61: 1 | Normal Tork: | 7320 N / m |
| Tutma Torku: | 31 ~ 45 kNm | Devirme Torku: | 16 ~ 21 kNm |
| verim: | % 40 | Standart Renk: | RAL 9006 |
| Vurgulamak: | güneş izleme sistemi için çevirme sürücü,güneş izci sürücü |
||

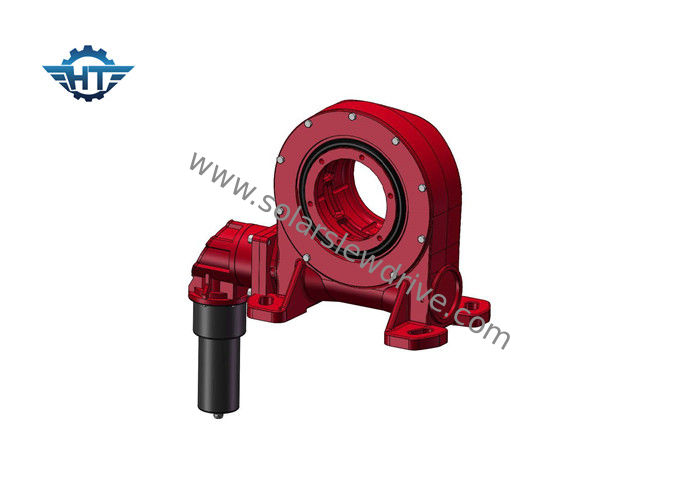

Tek Eksen Takip Sistemi için 12 * 12 Ana Tork'a Takılan 9 İnç Döner Tahrik Şanzımanı
Açıklama
NS VE9, yüksek görev döngüsü, düşük hızlı (<1 RPM) uygulamalar için donatılmış sağlam bir kapalı sonsuz dişli döner tahrik çözümüdür.Esas olarak güneş enerjisinde uygulanır.
Avantajlar
1. Güneş takip sisteminin güvenliğini artırmak için yüksek arka tutma torku
2. Yazılım kontrol sisteminin arızalanması durumunda içeride sert durdurma
3. İçeride sarmal solucan sürücüsü
4. Yüksek yük sağlamak için çoklu diş teması
5. Kendinden kilitleme işlevi
VE Serisinin Parametreleri
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Açıklama: Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Uygulamalar
Düz tek eksenli güneş takip sistemi
Eğik tek eksenli güneş takip sistemi
CSP, fresnel, parabolik emici
Tek eksenli takip sistemi, düz tek eksen ve eğik tek ekseni içerir.
