Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9 |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | 2000 Adet / ay |
tip: | kapalı | Uygulama: | İnşaat makineleri |
---|---|---|---|
sürücü: | hidrolik motor | IP sınıfı: | IP66 |
renk: | İstendiği gibi | effciency: | % 40 |
model: | VE9 | oran: | 61: 1 |
Vurgulamak: | güneş izleme sistemi için çevirme sürücü,güneş izci sürücü |

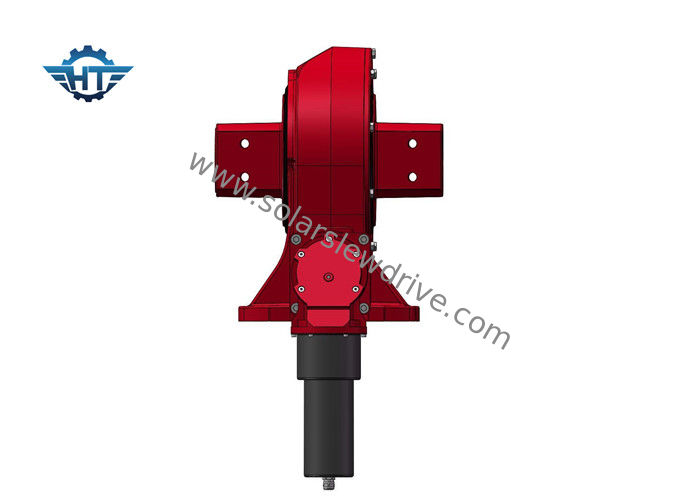

Bağlantı Tek Eksenli Takip Sistemi için Kum Saati Sonsuzlu Dikey Sonsuz Dişli Döner Tahrik
Açıklama
Dikey tasarım, Hangtuo döner sürücülerin en büyük parlak noktasıdır, dikey tasarım esas olarak güneş takip sistemi için kullanılır, özel yapı, tek eksenli güneş takip sistemi braketinin karmaşık yapısını basitleştirir, tüm sistemin maliyetini düşürür, dikey tasarım güneş izci pazarında daha rekabetçi bir rol oynuyor.
modeli: | VE9 | Anavatan | Changzhou, Çin |
Marka | HANGTUO | Tür | kapalı |
Malzeme | 42CrMo,50Mn | Çıkış Torku | 7320 Nm |
Devirme Momenti Torku | 18300 Nm | Tutma Torku | 51000 Nm |
Statik Eksenel Derecelendirme | 90 KN | Statik Radyal Derecelendirme | 160 KN |
Dinamik Eksenel Derecelendirme | 45 KN | Dinamik Radyal Derecelendirme | 80 KN |
Dişli Oranı | 61:1 | verimlilik | %40 |
Uygulamalar
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş izleyicileri ve uydu veya radar çanaklarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları yer alır.
SDE Çift Eksenli Konumlandırıcı Özellikleri
Özellikleri
1. Tek veya çift çıkışlı dikey kapalı tasarım.
2. Kum saati sonsuz dişli, çok dişli temas kullanarak, daha fazla yüke dayanmak için yüksek tork aktarın.
VE Serisi Döner Tahrik Teknik Verileri
modeli | oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | verimlilik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Uygulamalar
Bir döner sürücünün kullanılabileceği birçok uygulama vardır, çünkü birincil olarak gücü ve dönme torkunu korumak için yük gerektiren uygulamalar için çok uygundur.
Tipik döner tahrik uygulamaları aşağıdakileri içerir ancak bunlarla sınırlı değildir:
1.Güneş izci
2. Rüzgar Türbinleri
3.Erkek asansörü
4.Hidrolik makine
5. Telehandler
6.Ekskavatör
7. Kaldırma
8.Vinçler
9.Sondaj ekipmanı
10.Askeri teçhizat
