Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | SE7 |
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | USD 280~504 / pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15 ~ 45 gün |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | Ayda 2000 adet |
| model: | SE7 | Dişli oranı: | 57: 1 |
|---|---|---|---|
| verim: | % 40 | renk: | RAL 9006 |
| Uygulama: | Güneş izci | Menşe yeri: | CHANGZHOU, ÇİN |
| sürücü: | 220VAC / 380VAC / 24VDC motor | Garanti: | 5 ~ 10 yıl |
| sertifika: | ISO9001, CE | Kurulum Yeri: | Açık alan veya çatı üstü |
| özellik: | Güvenli, kolay kurulum, uzun ömür | Bakım: | Bedava |
| Vurgulamak: | IP66 çevirme tahrikli dişli kutusu,PV İzleyiciler çevirme tahrikli dişli kutusu,Solar Tracker çevirme tahrikli dişli kutusu |
||

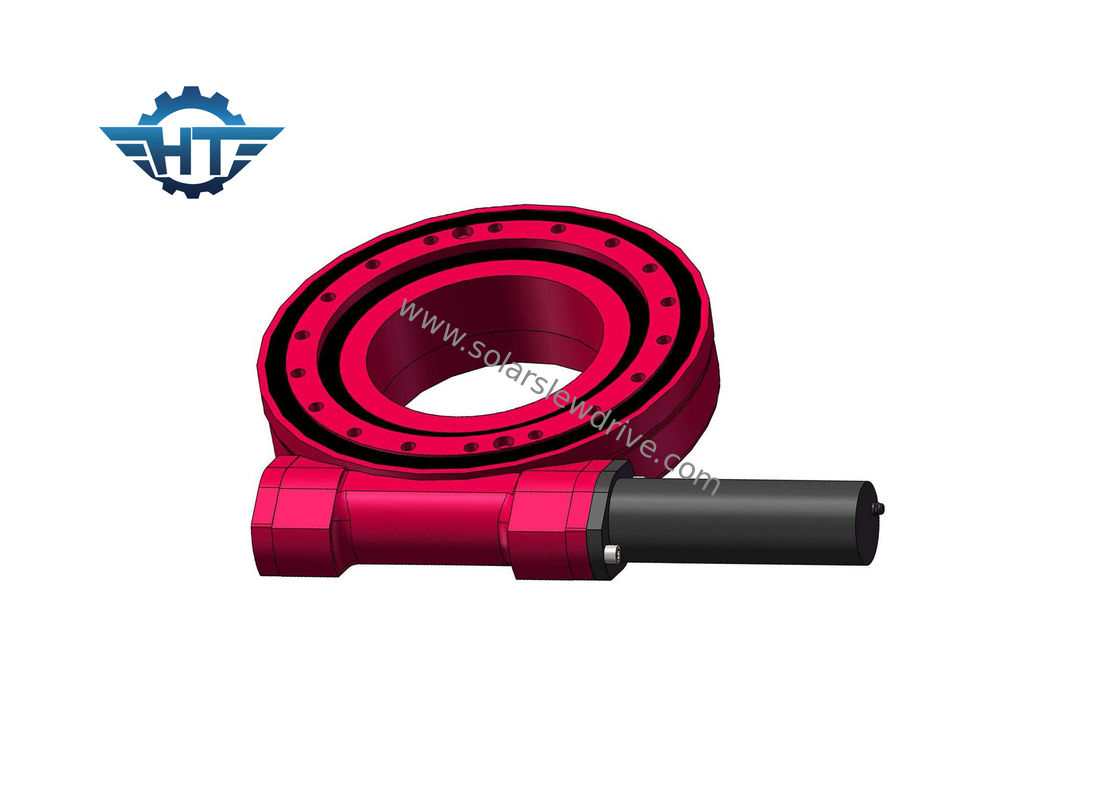

SE7 IP66 Döner Tahrikli Şanzıman, PV İzleyiciler İçin Düşük Hız ve Yüksek Torklu Üçüncü Kademe Redüktörler
Açıklama
Kapalı mahfaza çevirme tahriki, toz geçirmez, yağmura dayanıklı ve korozyon önleyici duruma yönelik yüksek gereksinim için esas olarak nispeten yüksek koşul için geçerlidir.
Marka Adı: Hangtuo
Model Numarası: SE5A-37MHD-24RC-REV.A
Malzeme: 42CrMo, 50Mn
Sertifika: CE, ISO9001
Garanti: 10 Yıl
Ömür: 30 Yıl
Ambalaj: Kontrplak paketi
Uygun bir Döner Tahrik Nasıl Seçilir
Aşağıdaki faktörler dikkate alınarak seçilebilecek birçok tipte dönüş sürücüsü vardır.
1. Yük kapasitesi, yönü ve özellikleri: Döner sürücü hafif yükler için uygundur ve makaralı rulmanlar ağır yükler ve darbeli yükler için uygundur.Rulman saf eksenel yüke maruz kaldığında, genellikle baskı yatağı seçilir ve rulman saf radyal yüke maruz kaldığında, genellikle sabit bilyalı rulman veya kısa silindirik makaralı rulman seçilir ve döner cihaz saf radyal yüke maruz kaldığında, aynı zamanda küçük bir eksenel yük vardır, sabit bilyalı rulman, eğik bilyalı rulman, konik makaralı rulmanlar ve merkezleme bilyaları veya merkezleme makaralı rulmanları seçebilirsiniz.Eksenel yük büyük olduğunda, açısal temaslı bilyalı rulmanların ve konik makaralı rulmanların temas açısı seçilebilir veya özellikle son derece yüksek eksenel yükler veya büyük eksenel özel gereksinimler için uygun olan merkezcil yataklar ve baskı yataklarının kullanımı birleştirilebilir. sertlik.
2. İzin verilen hız: Farklı sürücü tipi dönüş tahrikleri için, genel olarak, küçük sürtünmeli ve düşük ısıtma kapasiteli rulmanlar yüksek hızlar için uygundur.Tasarım, döner makaralı rulmanların nihai dönüş hızlarının altındaki koşullar altında çalışması için çaba göstermelidir.
3. Rijitlik: Döndürme tahrik ünitesinin rulmanları yükü taşıdığında, rulman bileziği ve rulman gövdesinin temas yeri elastik deformasyon oluşturacaktır, deformasyon miktarı yük ile orantılıdır ve oranı rulman rijitlik boyutunu belirler.Yatağın sertliği, genellikle yatağın önceden sıkıştırılmasıyla iyileştirilebilir.Buna ek olarak, yatak destek tasarımında, yatakların kombinasyonu ve düzenlenmesi de yatak destek sertliğini artırabilir.
4. Ayarlama performansı ve kurulum hatası: Rulman çalışma konumuna yüklendikten sonra, hatalı kurulum ve konumlandırma üretim hatalarından kaynaklanacaktır.Şu anda, şaftın kopması ve termal genleşme ve diğer nedenlerden dolayı, rulman çok fazla yük taşıyor ve erken hasara neden oluyor.Otomatik merkezleme yatakları, kurulum hatalarından kaynaklanan kusurları kendi başlarına giderebilir ve bu nedenle bu tür kullanımlar için uygundur.
5. Döner tahrik montajı ve demontajı: iç ve dış bileziğe ait konik makaralı rulmanlar, makaralı rulmanlar ve konik makaralı rulmanlar, vb. .
SE Çevirme Sürücülerinin Performans Tablosu
| Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | % 40 | ≤0.1 | Evet | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | % 40 | ≤0.1 | Evet | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | % 40 | ≤0.1 | Evet | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | % 40 | ≤0.1 | Evet | 21 |
| 9 ” | 61: 1 | 4400 | 45.000 | 30800 | 340 | 130 | % 40 | ≤0.1 | Evet | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | % 40 | ≤0.1 | Evet | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | % 40 | ≤0.1 | Evet | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | % 40 | ≤0.1 | Evet | 105 |
| 21 ” | 125: 1 | 16.000 | 203400 | 81000 | 1600 | 640 | % 40 | ≤0.1 | Evet | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | % 40 | ≤0.1 | Evet | 204 |
Uygulama kapsamı
Tipik uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipmanlar, hidrolik ekipman ekleri, yağ aracı ekipmanı, lastik işleyicileri, kazıcılar ve otomotiv asansörleri bulunur.
Hizmetlerimiz ve Gücümüz
1. Güvenilir tedarikçilerden elde edilen ham malzeme;
2. Üretim süreci ISO9001 Kalite Yönetim Sistemine sıkı sıkıya bağlıdır.
3. Sıkı süreç içi kalite kontrol ve teslimattan önce% 100 bitmiş ürün denetimi;
4. Üçüncü taraf ürün muayeneleri, müşteri talebi üzerine kabul edilebilir.
5. Standartlaştırılmış ürün tasarım sürecinin ve uygulama analizi için APQP, PPAP, FEMA'nın benimsenmesi.
