Hidrolik Motorlu Güneş Takip Sistemi Solucan Tahrik için SE14 Döner Tahrik Şanzımanı

Hidrolik Motorlu Güneş Takip Sistemi Solucan Tahrik için SE14 Döner Tahrik Şanzımanı

  • Hidrolik Motorlu Güneş Takip Sistemi Solucan Tahrik için SE14 Döner Tahrik Şanzımanı
  • Hidrolik Motorlu Güneş Takip Sistemi Solucan Tahrik için SE14 Döner Tahrik Şanzımanı
Hidrolik Motorlu Güneş Takip Sistemi Solucan Tahrik için SE14 Döner Tahrik Şanzımanı
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SE14 "
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 410~510/Piece ~360/ pc
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 15 ~ 45 gün
Ödeme koşulları: L / C, T / T, Western Union
Yetenek temini: 500 adet / ay
İletişim
Detaylı ürün tanımı
model: 14 inç Tutma Torku: 54200 Nm
Devirme Torku: 68000 Nm Çıkış Torku: 6550 Nm
Eksenel Yük: 680 kN Radikal Yük: 230 kN
sertifika: ISO9001, CE Boyalı: Mevcut
Garanti: 5 yıl Kendinden Kilit: Evet
Vurgulamak:

Çevirme Tahrik Şanzımanı

,

Sonsuz Tahrikli çevirme tahrikli şanzıman

,

Hidrolik Motor çevirme tahrikli şanzıman

Güneş Takip Sistemi için SE14 Döner Tahrik Şanzımanı, Hidrolik Motorlu Solucan Tahrik



Ürün Kodu Açıklama



M (E, SDE, VE, SE, HSE, FE, WE, PE, ZSE, ZSDE, ZVE…) 9 (3 ~ 25) A (B, C…) -61 (M) HC (HA, HD, HQ , HN…) -B (12M, 25M, 160,24,220,380…) R (L) C (A, E) -2-12 (9…) -REV.AM: imalat çiziminin kodunu gösterir;MZ: sıfır boşluklu çevirme cihazının kodunu belirtir;

E: çit tipi anlamına gelir;KDE: dikey ve yatay yazı anlamına gelir;VE: dikey tip anlamına gelir;KE: yüksek dereceli su geçirmez tip anlamına gelir;

HKE: Bakım gerektirmeyen yüksek dereceli su geçirmez tip anlamına gelir;FE: fren tipi anlamına gelir;WE: sonsuz dişli türü anlamına gelir;PE: büyük ve küçük dişli türü anlamına gelir;E yoksa temel tür anlamına gelir;

SE: yatay anlamına gelir (kayar yatak yapısı), SDE: dikey ve yatay anlamına gelir (kayar yatak yapısı), VE: dikey anlamına gelir (kayar yatak yapısı), S'nin önündeki Z sıfır boşluk anlamına gelir;

3 ~ 25: 3 inç ila 25 inç arasındaki özellikleri temsil eder;

C: Geleneksel cihazın kodunu gösterir.Cihaz tasarımında büyük değişiklikler varsa, B, C ... kodu kullanılabilir;

61: Çevirme aygıtının (diş sayısı) küçültme oranını temsil eder;

M: döner yatağın metrik dişli delikler kullandığını gösterir;M'siz, döner yatağın inç dişli delikler kullandığı anlamına gelir;

HA: çevirme halkasının söndürüldüğünü gösterir;HC: çevirme halkasının söndürülmediğini gösterir;HD: çevirme halkasının söndürüldüğünü gösterir;

HQ: çevirme halkasının dış halkasının QPQ muamelesini gösterir.HN: çevirme halkasının dış halkasının nitrürleme işlemini gösterir;

B: solucan giriş ucunun bir 6B spline olduğunu belirtir (12M, solucan giriş ucunun -12 delik olduğunu belirtir; 25M, solucan giriş ucunun -25 delik olduğunu belirtir;

160, solucan giriş ucuna 160CC hidrolik motor takıldığı anlamına gelir.24, solucan giriş ucuna bir 24V dişli motorun takılı olduğu anlamına gelir; ...);

R: doğru kurulum anlamına gelir .;L: sol kurulum anlamına gelir .;

C: kör başlık anlamına gelir;A: hidrolik motor yağ portunun yönünün dışarıya baktığı anlamına gelir (I: hidrolik motor yağ portunun yönünün içe doğru baktığı anlamına gelir;);E: kodlayıcılı anlamına gelir;

2: Çift silindirli çevirme cihazını temsil eder;

12: Çelik bilyeli tapanın konumunun saat 12 konumunda olduğunu gösterir;

REV.A: REV.A, REV.B, REV.C ... 'den sırayla artan versiyon numarası.

Not: 1. İleride başka özel kodlar varsa, bunlar eklenecektir;

2. Özel gereksinimlere ihtiyaç duyan özel müşteriler için, müşteri numarası fiili duruma göre çizim numarasına eklenebilir.

3. HSE döner cihazı aşağıdaki gereksinimleri karşılamalıdır: bakım gerektirmez, artı Klüber, gres dolu, iç halka kaplaması, IP66



SE Serisinin Performansı



Modeli Oran Nominal Çıkış Torku (Nm) Devirme Torku (Nm) Tutma Torku (Nm) Eksenel Yük (kN) Radyal Yük (kN) Verimlilik Hassasiyet (°) Kendinden kilitlemeli Ağırlık (kg)
1 ” 32: 1 400 1000 1800 22 12 % 40 ≤0.1 Evet 6
3 ” 31: 1 600 1500 3000 30 16 % 40 ≤0.1 Evet 8
5 ” 37: 1 800 6000 9200 68 27 % 40 ≤0.1 Evet 12
7 ” 57: 1 2000 13500 13200 132 58 % 40 ≤0.1 Evet 21
9 ” 61: 1 4400 45.000 30800 340 130 % 40 ≤0.1 Evet 49
12 ” 78: 1 5800 54400 40560 480 190 % 40 ≤0.1 Evet 61
14 ” 85: 1 6550 68000 54200 680 230 % 40 ≤0.1 Evet 63
17 ” 102: 1 9400 135600 65040 980 390 % 40 ≤0.1 Evet 105
21 ” 125: 1 16.000 203400 81000 1600 640 % 40 ≤0.1 Evet 149
25 ” 150: 1 21000 271160 89000 2400 950 % 40 ≤0.1 Evet 204



Özellikleri

Çevirme tahriğine aynı zamanda çevirme halkası yatağı da denir.Teknoloji geliştikçe, daha fazla çevirme tahrikinde, solucanın dişliye daha fazla diş takacak şekilde şekillendirildiği kum saati sonsuz teknolojisi kullanılıyor.Bu artan diş kavrama daha fazla güç, verimlilik ve dayanıklılık ile sonuçlanır. Çevirme tahriki, yatayda solucanın olduğu standart sonsuz vida teknolojisini kullanır.Milin hız oranı, sonsuz dişli üzerindeki diş sayısı ile sonsuz dişli veya dişlideki diş sayısı arasındaki ilişkiye bağlıdır.

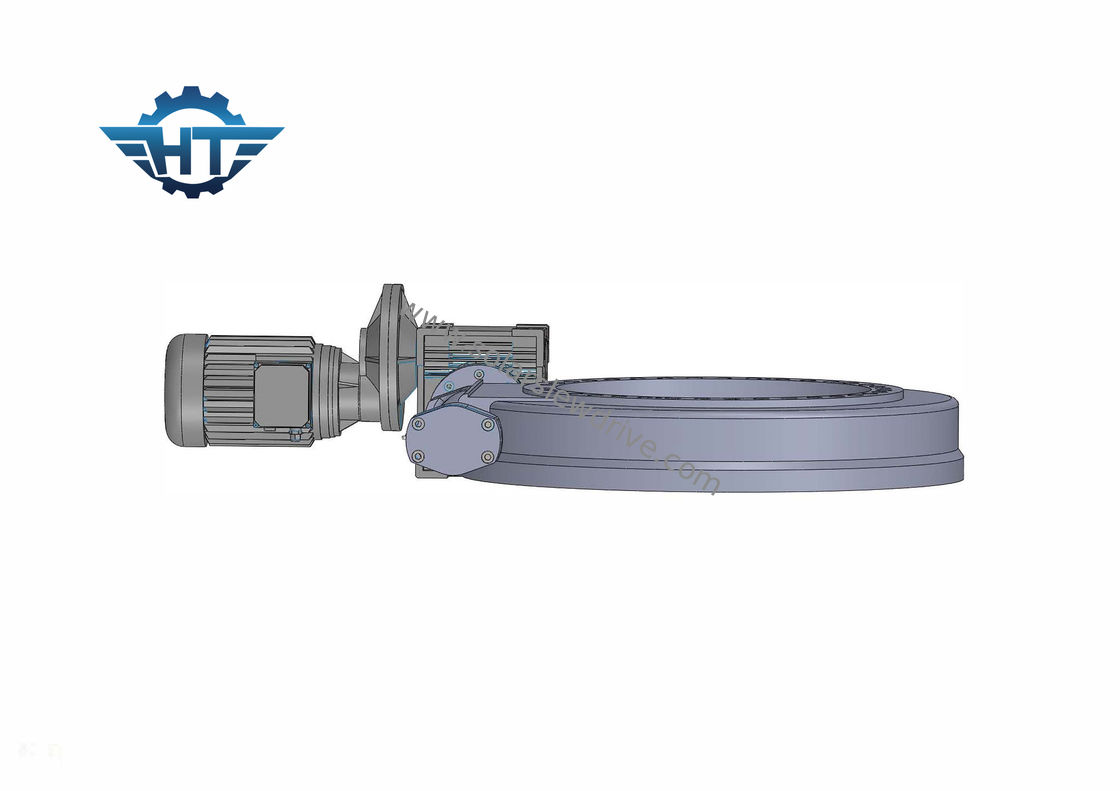

Hidrolik Motorlu Güneş Takip Sistemi Solucan Tahrik için SE14 Döner Tahrik Şanzımanı 0

Başvurular

Bir döner sürücünün kullanılabileceği birçok uygulama vardır, çünkü güç ve dönme torkunu korumak için yük gerektiren uygulamalar için çok uygundur.


Tipik kule dönüşü uygulamaları, bunlarla sınırlı olmamak üzere şunları içerir: güneş izleyici, rüzgar türbini, erkek asansörü, hidrolik makine, teleskopik yükleyici, ekskavatör, asansör, vinçler, sondaj ekipmanı, askeri teçhizat.
