Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE7" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Ayda 2000 adet |
Malzeme: | 50Mn, 42CrMo | model: | VE7 |
---|---|---|---|
Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 1750Nm |
Tutma Torku: | 13200Nm | Devirme Torku: | 7000Nm |
verim: | % 40 | Standart Renk: | RAL 9006 |
Vurgulamak: | Kendinden Kilitli Çevirme Tahrikli Şanzıman,Sonsuz Dişli Çevirme Şanzımanı,Güneş Takip Cihazları Çevirme Şanzıman |

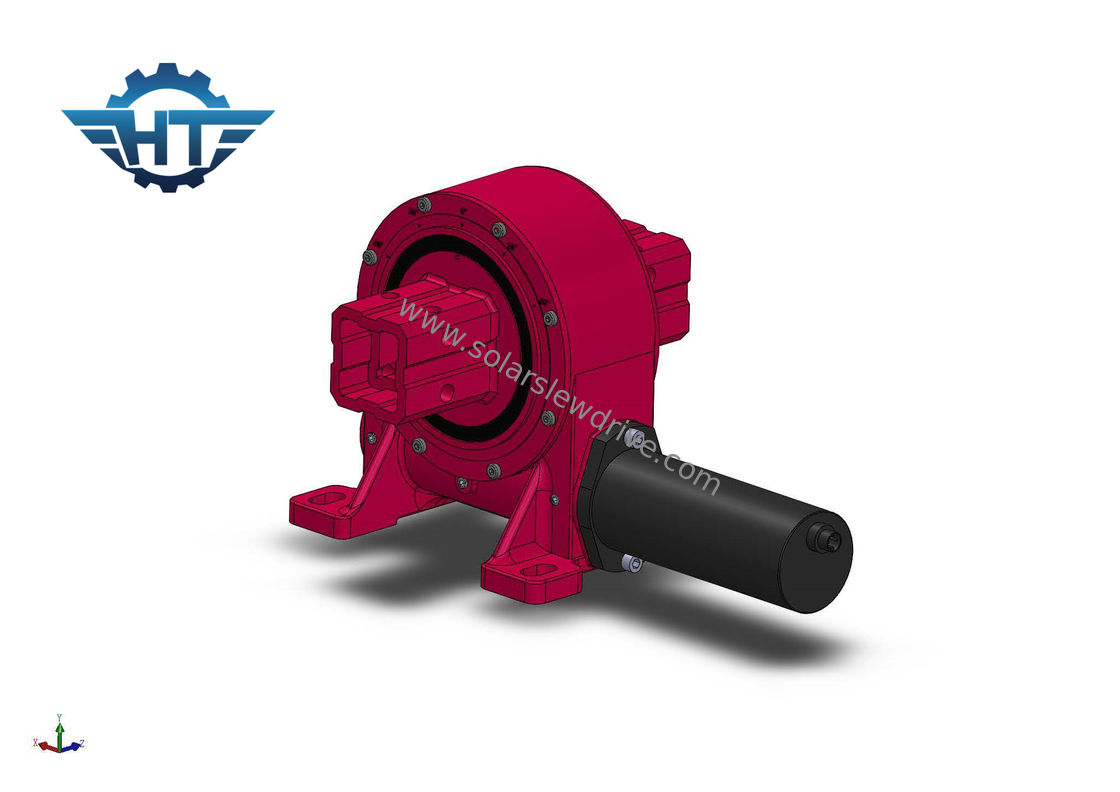

Tek Eksenli İzleyiciler için CE / ISO Sertifikalı Dikey 7 İnç Tek Eksenli Sonsuz Dişli Çevirme Tahriki
Açıklama
Hangtuo'nun çevirme tahriki, iyi e özellikligelişmekte olan sonsuz ve dişli geçmesi ve çok dişli teması, çevirme tahrikini h ile yaparGüneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku.Kendinden kilitlidir ve ± 65 ° dönebilir.Daha büyük menzile ihtiyaç duyulursa, özelleştirilebilir.
VE Çevirme Sürücüsünün Teknik Verileri
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
9 " | 61: 1 | 2250 | 16.000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
12 " | 78: 1 | 4300 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
14 " | 85: 1 | 5600 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
17 " | 102: 1 | 6750 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
Özel Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları vb. Gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku:Bu tork, yerçekimi yükünün, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpımıdır.Gerçek tork, nominal devrilme momenti torkundan büyükse, çevirme tahriki devrilir.
Radyal yük: Döner yatağın eksenine dikey yük
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, Elde edilen maksimum torka tutma torku denir, aynı zamanda kırık tork olarak da görülür.
Kendinden kilitlemeli: Yalnızca yük olduğunda, çevirme tahriki ters dönemez ve bu nedenle kendinden kilitleme olarak adlandırılır.
