Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE7" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 200~300/ pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Ayda 2000 adet |
Malzeme: | 50Mn, 42CrMo | model: | VE7" |
---|---|---|---|
Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 7320 N / m |
Tutma Torku: | 3,9 kNm | Devirme Torku: | 8 kNm |
verim: | % 40 | Standart Renk: | İstendiği gibi |
Vurgulamak: | tek eksenli güneş takip cihazları dönüş dişli kutusu,yatay güneş takip cihazları dönüş dişli kutusu,motor tahrikli dönüş dişli kutusu |

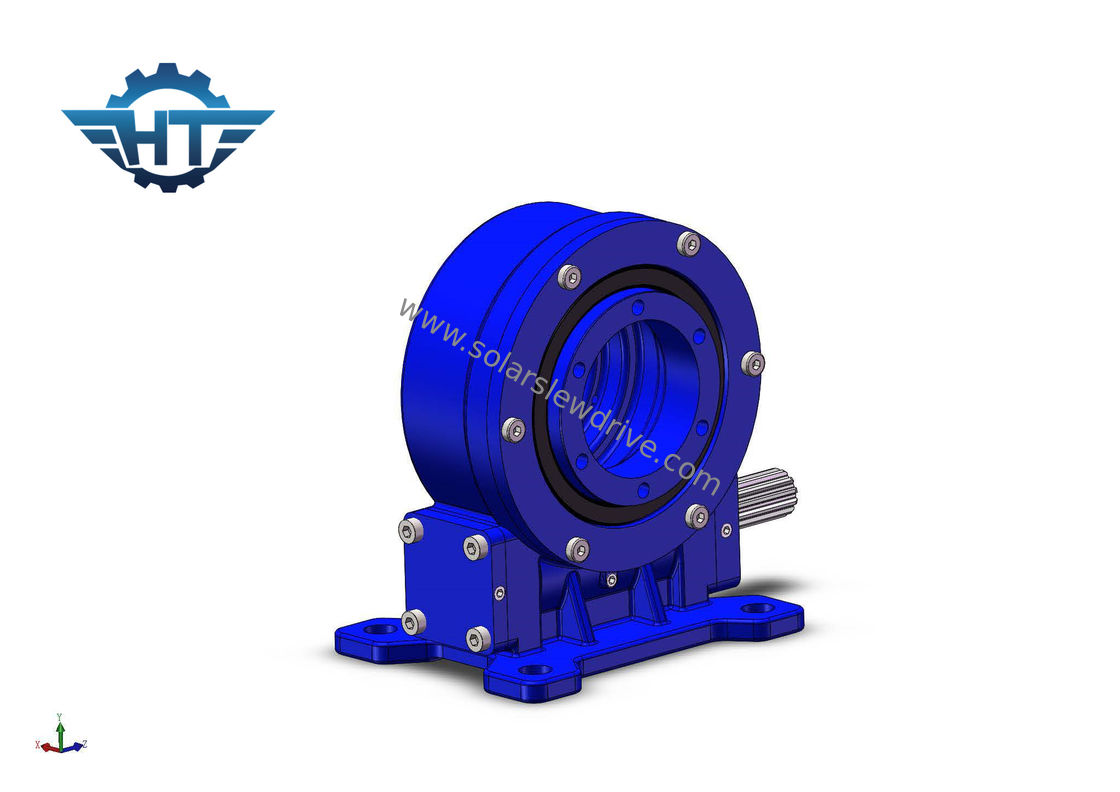

VE7 Döner Tahrikli Şanzıman, Yatay Tek Eksenli Güneş Takip Cihazları İçin Yüksek Torklu Zarf Solucanı
Açıklama
Çevirme tahriki için birçok isim vardır ve eğer adlandırılırlarsa şu anda birleşik bir isim yoktur: çevirme dişlisi cihazı, çevirme tahriki, çevirme redüktörü, çevirme tahrik ünitesi, vb. Cihaz sonsuz, dişli, muhafaza, motordan oluşur. ve diğer bileşenler.Çevirme sürücüsü temelde tek bir sonsuz sürücüye ve bir çift sonsuz sürücü çevirme sürücüsüne bölünebilir.Bir döner yatağa dayanır, güçlü bir devrilme momentine sahiptir ve aşınmaya karşı oldukça dirençli bir sonsuz dişli şanzıman kullanır.Sorunsuz iletim, kullanıcının cihazını daha güvenilir hale getirir.Bir solucan tahrikini benimser, çok dişli temas daha büyük bir yükü çalıştırabilir ve ayrıca statik bir kendiliğinden kilitleme işlevine sahiptir.Cihaz aynı zamanda inşaat makinelerinde ve ağır hizmet tipi kasa kamyonları, konteyner vinçleri, kamyona monte vinçler, yüksek irtifa işletim araçları, güneş enerjisi üretim sistemleri gibi yeni enerji alanlarında da yaygın olarak kullanılabilir.
Özellikleri
1. Döndürme ± 60 derece veya 360 derece.
2. Motor bağlantısı sol veya sağ tarafta,
3. Dişli boşluğunu ayarlamaya gerek yoktur;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Her 5 yılda bir basit kurulum ve düşük bakım.
5. Akılcı alan kullanımı
6. Kendinden kilitlemeli dişli, bu nedenle fren gerekli değildir
7. Başlatma ve durdurmanın kolay ve akıcı yöntemi
8. Yüksek doğruluk
9. IP66 koruma sınıfı
Gücümüz
1. Güvenilir tedarikçilerden elde edilen ham malzeme;
2. Üretim süreci ISO9001 Kalite Yönetim Sistemine sıkı sıkıya bağlıdır;
3. Sıkı süreç içi kalite kontrol ve teslimattan önce% 100 bitmiş ürün denetimi;
4. Üçüncü taraf ürün muayeneleri, müşteri talebi üzerine kabul edilebilir.
5. Standartlaştırılmış ürün tasarım sürecinin ve uygulama analizi için APQP, PPAP, FEMA'nın benimsenmesi.
Hizmetler
1. OEM hizmeti
2. Standart ürünler ve standart olmayan ürünler sunuyoruz;
3. Özelleştirilmiş örnekler, özel çizimler, kapıdan kapıya haritalama ve diğer hizmetler sunuyoruz;
4. Tasarım, işleme, paketleme, nakliye vb. Dahil olmak üzere eksiksiz bir hizmet yelpazesi sunuyoruz.
Ambalaj ve Nakliye
1. Paslanmaya dayanıklı yağ ile doldurma
2. Koruyucu katmanlarla paketleme
3. Kontrplak kutuya, palete, çelik çerçeveye sabitlenmiştir
Dikey Serilerin Teknik Tarihi
Modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tork Tutma | Verimlilik | Hassas | Kendinden kilitlemeli | Ağırlık |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | Evet | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | Evet | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | Evet | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | Evet | 35kg |
9 " | 61: 1 | 4300 | 16.000 | 60 | 130 | 27200 | % 40 | ≤0.1 | Evet | 51kg |
12 " | 78: 1 | 5600 | 25.000 | 77 | 190 | 40560 | % 40 | ≤0.1 | Evet | 61kg |
14 " | 85: 1 | 6750 | 48.000 | 110 | 230 | 44200 | % 40 | ≤0.1 | Evet | 78 kilo |
17 " | 102: 1 | 9460 | 67.000 | 142 | 390 | 53040 | % 40 | ≤0.1 | Evet | 105 kg |
21 " | 125: 1 | 16.000 | 89000 | 337 | 640 | 65.000 | % 40 | ≤0.1 | Evet | 185 kilo |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | Evet | 244 kilo |
