Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE7" |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15 ~ 45 gün |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Ayda 2000 adet |
Malzeme: | 50Mn, 42CrMo | model: | VE7" |
---|---|---|---|
Dişli oranı: | 57: 1 | Nominal Çıkış Torku: | 1750Nm |
Tutma Torku: | 13200Nm | Devirme Torku: | 7000Nm |
verim: | % 40 | Standart Renk: | RAL 9006 |
Vurgulamak: | Dikey sonsuz dişli döndürme sürücüsü,zarf sonsuz dişli döndürme sürücüsü,güneş izleyici için CE dönüş sürücüsü |

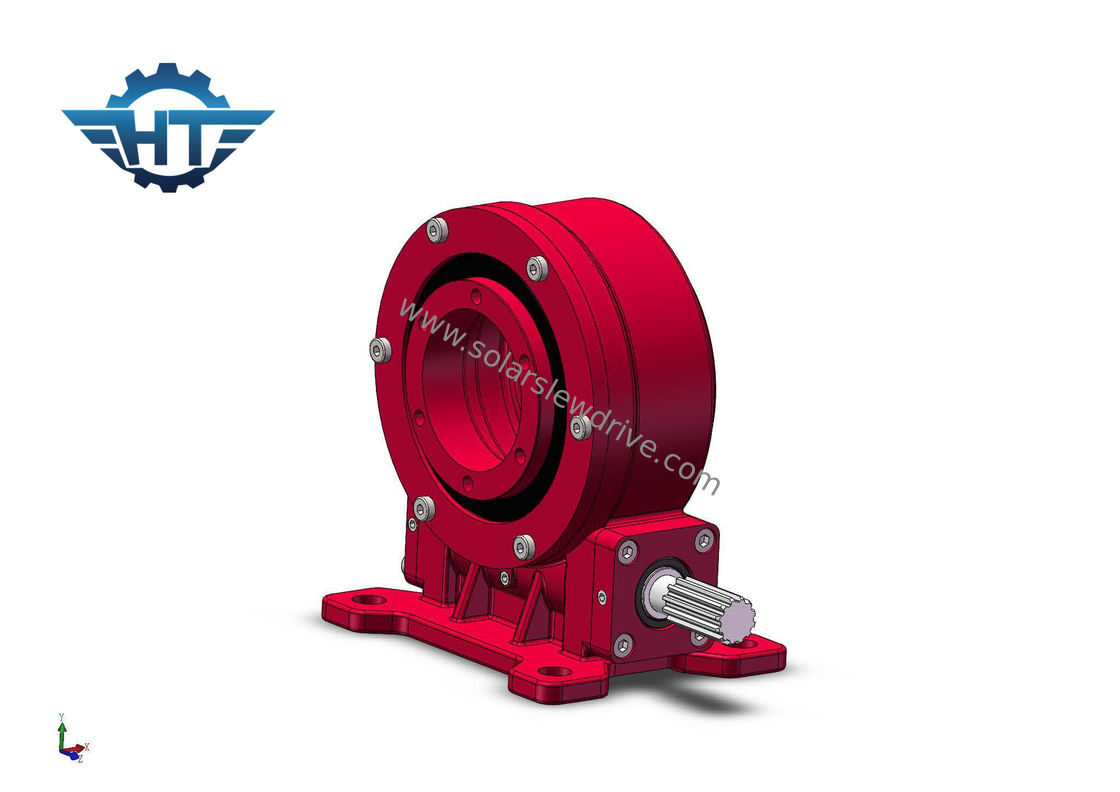

VE7 Çevirme Tahrikli Şanzıman, İzleyiciler İçin Sonsuz Dişli Dikey Zarf Sonsuz Dişli Çevirme Tahriki
Açıklama
Tahrik cihazının ana bileşeni bir döner yatak kullandığından, aynı anda eksenel kuvvet, radyal kuvvet ve devrilme momentinin etkilerini taşıyabilir.Geleneksel döner ürünlerle karşılaştırıldığında, basit kurulum, kolay bakım ve kurulum alanından büyük ölçüde tasarruf etme özelliklerine sahiptir.
Avantajları
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. 360 derece veya + 60 ~ -60 döner aralık veya müşterilerin isteği doğrultusunda
3. İçeride solucan sürücünün sarılması
4. Yüksek yük sağlamak için çok dişli temas
5. Kendiliğinden kilitleme işlevi
VE Çevirme Sürücüsünün Teknik Verileri
Modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Verimlilik | Hassasiyet (°) | Kendinden kilitlemeli | Ağırlık (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | Evet | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | Evet | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | Evet | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | Evet | 28 |
9 " | 61: 1 | 2250 | 16.000 | 30800 | 60 | 130 | % 40 | ≤0.1 | Evet | 52 |
12 " | 78: 1 | 4300 | 25.000 | 40560 | 77 | 190 | % 40 | ≤0.1 | Evet | 65 |
14 " | 85: 1 | 5600 | 48.000 | 44200 | 110 | 230 | % 40 | ≤0.1 | Evet | 88 |
17 " | 102: 1 | 6750 | 67.000 | 53040 | 142 | 390 | % 40 | ≤0.1 | Evet | 135 |
21 " | 125: 1 | 16.000 | 89000 | 65.000 | 337 | 640 | % 40 | ≤0.1 | Evet | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | Evet | 251 |
Özel Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları vb. Gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku:Bu tork, yerçekimi yükünün, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpımıdır.Gerçek tork, nominal devrilme momenti torkundan büyükse, çevirme tahriki devrilir.
Radyal yük: Döner yatağın eksenine dikey yük
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, Elde edilen maksimum torka tutma torku denir, aynı zamanda kırık tork olarak da görülür.
Kendinden kilitlemeli: Yalnızca yük olduğunda, çevirme tahriki ters dönemez ve bu nedenle kendinden kilitleme olarak adlandırılır.
