Menşe yeri: | ÇİN |
Marka adı: | HANGTUO |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9 |
Min sipariş miktarı: | 1 bilgisayar |
---|---|
Fiyat: | 200~380 USD/PC |
Ambalaj bilgileri: | KONTRPLAK KUTU |
Teslim süresi: | 15~30 GÜN |
Yetenek temini: | 12000 ADET/YIL |
Çevirme Aralığı: | ±60° /360° | Malzeme: | 42CRMN veya 50Mn |
---|---|---|---|
Başvuru: | Güneş Enerjisi Sistemi | Garanti: | 10 yıl |
Renk: | Müşteri Gerekli | Boy: | 3 İnç - 25 İnç |
Motor: | 24VDC/220VAC | Özellik: | Uzun yaşam |
Vurgulamak: | CSP sonsuz dişli dönüş tahriki,50Mn sonsuz dişli dönüş tahriki,CSP Çift Zarflı dönüş tahrik şanzımanı |

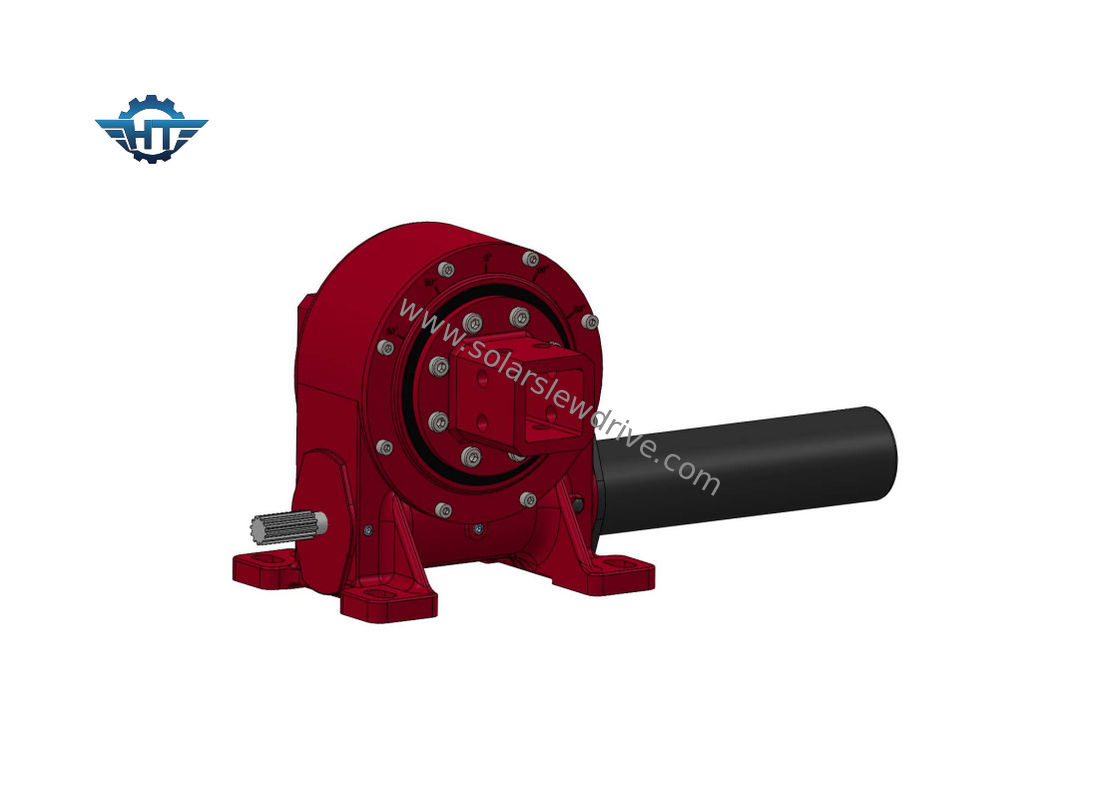

Güneş Paneli Takip Sistemi İçin Dişli Motorlu Çift Zarflı Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklaması
Dikey çift sarmal sonsuz dişliplanet dişli kutusu ile döner tahrikÖzellikle yatay tek eksenli güneş takip sistemi başta olmak üzere güneş paneli takip sistemi için uygulamalar.Ayrıca fresnel, ısı kulesi, parabolik vb. Gibi CSP'de de yaygın olarak kullanılmaktadır.
Adı gibi yatay çift sarmal sonsuz dişli dönüş tahriki, yatay olarak monte edilir, esas olarak vinç vincinde uygulanır, dönergüverte vinci, vinç vinci tasarımı, ekskavatör salıncak tahriki.Bizimbenzersiz küçük boşluklu döner tahrik, anten, uydu, döner tabla, tabaklar gibi yüksek hassasiyetli alanlarda da kullanılabilir......
Planet dişli redüksiyon dişli kutusu çalışma prensibi güneş enerjisi için kendini yaparİzleyici, torkun orantılı dağılımı nedeniyle büyük bir radyal yük taşır.Dahası, döner tahriklerimiz hidrolik motor konfigürasyonlarına sahiptir.We tüm serileri döndürdü şanzıman boyutu müşterilerin farklı taleplerini karşılar.
Özellikleri
1. Sistem güvenliğini sağlamak için ±60° döndürün, içeride sabit durun
2. Bir tahrik motorunu soldan, sağdan veya ortadan bağlayın
3. Boşluk, üretici tarafından fabrikadan önce zaten ayarlanmıştır, bu nedenle kurulum sırasında ayarlamaya gerek yoktur.
4. Gres fabrikadan önce doldurulmuştu, sadece her 5 yılda bir yeniden doldurulması gerekiyor
4. Basit kurulum ve düşük bakım
5. Kompakt tasarım ve yerden tasarruf
6. Vites kendiliğinden kilitlenir, bu nedenle ek frene gerek yoktur
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
8. Zorlu ortamlarda güvenliği artırmak için yüksek devirme torku ve arka tutma torku
Dikey Döner Tahrik Performans Parametreleri
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük(kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet(°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Ambalajlama
İç Ambalaj: pas önleyici plastik film;vakumlu plastik torbalar.
Dış Ambalaj: sert karton;ahşap kasa ;tahta palet.
Nakliye Süresi: ekspres ile;havayla;karadan;Deniz yoluyla.
