Yenilikçi ve Uygun Maliyetli Döner Tahrikler Sağlamak
 |
| Menşe yeri: | Çin |
| Marka adı: | HangTuo |
| Sertifika: | CE, ISO9001 |
| Model numarası: | VE9 |
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | USD 360/ pc |
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 15~45 gün |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | ayda 500 adet |
| Oran: | 61'e 1 Şanzıman | Malzeme: | 50Mn, 42CrMo |
|---|---|---|---|
| Özellik: | Kilitleme Dişli Mekanizması | sertifika: | ISO9001, CE |
| sürücü: | 12/24VDC | Bakım onarım: | 5 yılda bir |
| Renk: | İstendiği Gibi | Menşei: | Changzhou, Çin |
| Vurgulamak: | Kilitleme Dişli Mekanizması döner halka tahriki,42CrMo döner halka tahriki,24VDC elektrikli dönüş tahriki |
||

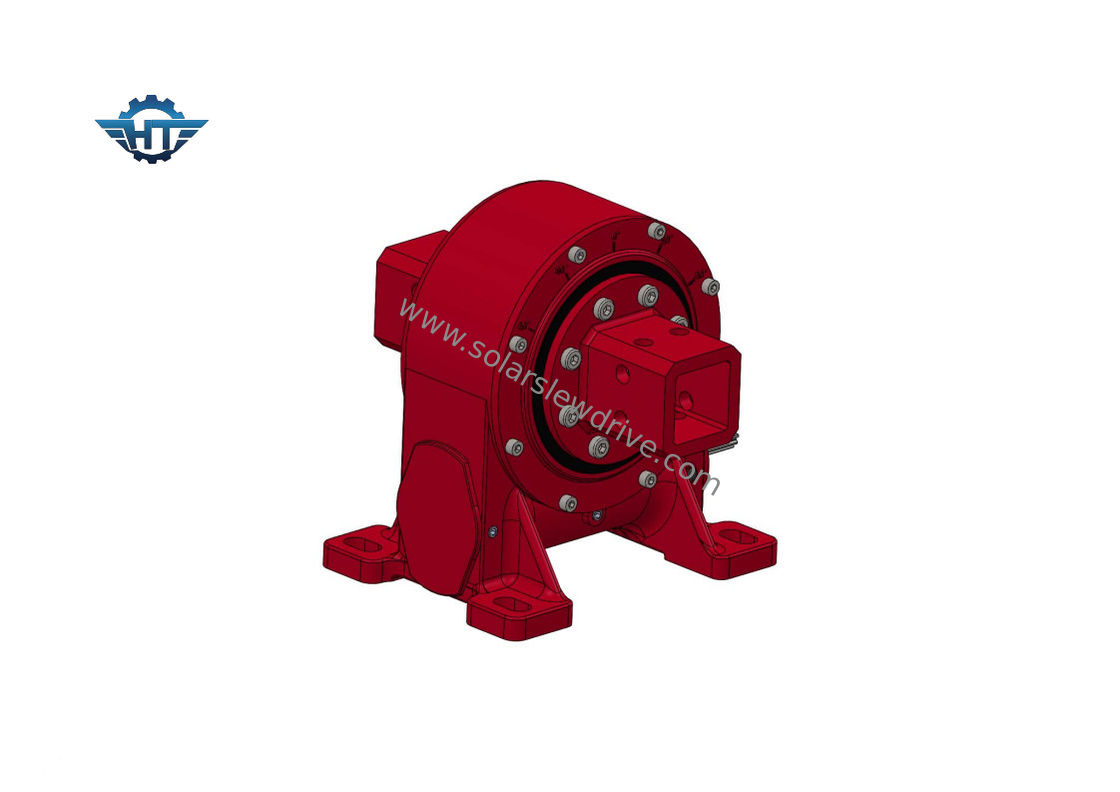

Eksen Solar Tracker için VE9 Kompakt Sonsuz Şanzıman Döner Tahrik
Kompakt Sonsuz ŞanzımanAçıklama
Güvenilir teslimat - çoğu sipariş 15 gün veya daha kısa sürede, yoğun sezonlar için 30 gün içinde gönderilir
Teknik destek – mühendisler yardıma hazır
Uygun fiyata yüksek kaliteli döner tahrikler - tüm büyük markaların kalitesini karşılayan veya aşan ürünlere sahip kendi fabrikamız var ve sizi bütçe dahilinde tutmak için farklı siparişlere dayalı ekonomik nakliye yöntemleri kullanacağız
İşletme ve Bakım-işlemler ve bakım kolaydır ve ücretinizi düşürür
VE9 Sonsuz Dişli Setleri Veri Sayfası
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük(kN) | Radyal Yük (kN) | Yeterlik | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | Evet | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | Evet | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | Evet | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | Evet | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | Evet | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | Evet | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | Evet | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | Evet | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | Evet | 251 |
Kurulum
1. Hazırlık
1.1 Döner tahrikte fiziksel hasar olup olmadığını kontrol edin.
1.2 Destekleyici yüzeyleri temizleyin
2. Montaj Cıvataları
Dişli kutusu üreticisi olarak kullanılan montaj bağlantı elemanlarını tedarik etmiyoruz, garanti etmiyoruz veya tavsiye etmiyoruz.Lütfen ürünümüzü sizinkine ekleyecek bu öğeyi belirtirken çok dikkatli olun.
Öngörülen boyutlar, sayılar ve kalite sınıfları kullanılacaktır.
Tutma oranı (kavrama uzunluğunun cıvata çapına) minimum ≥1.5'ten maksimum ≤2'ye kadar gözlemlenmelidir.
Tam dişli şaftlı cıvatalara izin verilmemelidir.
Uygunsuzluk durumunda döner tahrik işlevi, cıvata bağlantısının ömrü ve dayanıklılığı etkilenir.
İzin verilen ara yüzey basıncının aşılmaması için uygun boyutta ve güçte sıkma torku seçimine sahip düz pullar kullanın.
Montaj cıvataları normal durumlarda doğru ön yükleme ile yeterince sabitlenir.
Bilgi: Ayrık halkaların, ayrık pulların vb. kullanılmasına izin verilmez.
Montaj cıvataları için Sıkma Torku ve ilk ön yükler.
|
Sıkma Torku |
Montaj Cıvatası Boyutu |
|||||
| Sınıf |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Sınıf 8.8 | 10.2 mil | 24,7 mil | 49 mil | 85,5 mil | 212.2 Deniz mili | 414 mil |
| Sınıf 10.9 | 14.3 mil | 34,8 Deniz mili | 68,9 mil | 120,2 mil | 298,4 Deniz mili | 582.1 Deniz mili |
| Sınıf 12.9 | 17,2 mil | 41.7 mil | 82,7 mil | 144.2 Deniz mili | 358.1 Deniz mili |
689,5 deniz mili |
