Menşe yeri: | Çin |
Marka adı: | HangTuo |
Sertifika: | CE, ISO9001 |
Model numarası: | VE9 |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 280~504 / pc |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 15~45 gün |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | ayda 2000 adet |
Tip: | Döner Tahrik | Anavatan: | Changzhou, Çin (Anakara) |
---|---|---|---|
Motor: | Fırçasız DC Motor | Özellik: | Tamamen Kapalı |
Malzeme: | 42CrMo veya 50Mn | Garanti: | 5~10 Yıl |
Boyut: | 3 inç ila 25 inç | Uygulama: | Güneş Enerjisi Sistemi |
Vurgulamak: | VE9 Kompakt dönüş tahrikli şanzıman,24V Redüktörlü dönüş tahrikli şanzıman,güneş enerjisi dönüşlü tahrikli şanzıman |

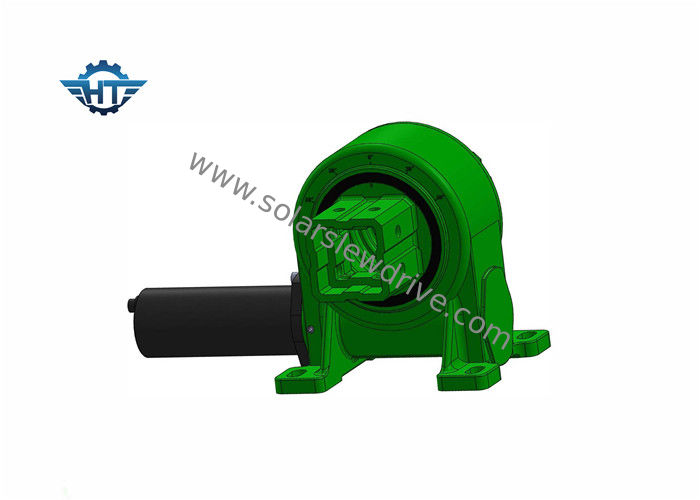

Güneş Enerjisi İçin 24V Şanzıman Redüktörlü VE9 Kompakt Sonsuz Şanzıman Döner Tahrik
Kum Saati Sonsuz Dişli Döner Tahrik Açıklama
Döner tahrik, yüksek dönme torku kullanarak radyal veya eksenel yükleri işlemek için tasarlanmıştır.Madencilik, inşaat, metal işleme, PV güneş enerjisi, Konsantre Güneş Enerjisi ve hatasız hassasiyetle birlikte amansız güç gerektiren diğer uygulamalar için ekipman, güvenlik ve doğruluk için çevirme teknolojisini kullanır.
Braket kuzey-güney düzenlemesi, doğu-batı izleme sistemi olan düz tek eksenli izleme sisteminde kullanılan tek eksenli döner sürücü.Astronomik algoritmaya göre, motor tarafından tahrik edilen döner sürücü, tüm sistemi sürmek için yüksek tork taşıyacaktır, böylece sistem, fotovoltaik modül ışınlamasının yüzeyindeki güneşi iyileştirmek için mümkün olduğunca güneşin azimutunu izleyebilir. , ve böylece güç üretimini artırın.
Bu, esas olarak, Dünya üzerinde sabit bir konum için dünyanın dönüşünün etkisi nedeniyle, izleme sisteminin tasarım ilkesine dayanmaktadır, yıl boyunca güneş döngüsü, aydınlatma açısı da sürekli değişmektedir.Güneş izleme sistemi, güneş panellerini güneşi takip edecek şekilde tutmak ve fotovoltaik diziler tarafından alınan güneş radyasyonu miktarını artırmak, böylece güneş fotovoltaik enerji üretim sistemlerinin toplam kapasitesini artırmak için kurulur.
VE Sonsuz Şanzıman Döner Tahrik Teknik Verileri
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Motor Verileri
Anma Gerilimi V/DC: 24vdc
Yüksüz hız RPM: 1200±10%
Yüksüz akım A: <0,1 A
Nominal Tork NM: 0.12
Hız RPM: 800±10%
Yük akımı A:<1A
Nominal güç W:<10W
Dişli çıkış parametresi:
Hız oranı: 399:1
Nominal çıkış torku NM: 32
Çıkış hızı RPM: 2±0.5
Salon çıkışı: 2
Salon tipi: 40F/39
Salon giriş voltajı V: 5~24
Tel Tanımı:
1. Kalın Kırmızı: Motor +
2. Kalın Siyah: Motor -
3. Sarı Yeşil: GND
4. İnce Sarı: salon B
5. İnce Kırmızı: salon +24V
6. İnce Siyah: salon GND
7. İnce Yeşil: salon A
Boyutlar
