Menşe yeri: | Çin |
Marka adı: | HANGTUO |
Sertifika: | CE, ISO9001 |
Model numarası: | VE5 |
Min sipariş miktarı: | 1 bilgisayar |
---|---|
Fiyat: | 145~226 USD/PC |
Ambalaj bilgileri: | KONTRPLAK KUTU |
Teslim süresi: | 15~30 gün |
Yetenek temini: | 12000 ADET/YIL |
Redüktör ve Motor: | VE5 &24V | Malzeme: | 42CRMN veya 50Mn |
---|---|---|---|
Uygulama: | Güneş Paneli İzleyici | Garanti: | 5~10 yıl |
Renk: | gereğince, gerektiği gibi | Boyut: | 3 ila 25 İnç |
Modül: | Sonsuz Dişli Modülü | Özellik: | IP66, Uzun Ömür |
Vurgulamak: | Tek Eksenli döner tahrikli şanzıman,Düşük Boşluklu döner tahrikli şanzıman,Düşük Boşluklu döner şanzıman |

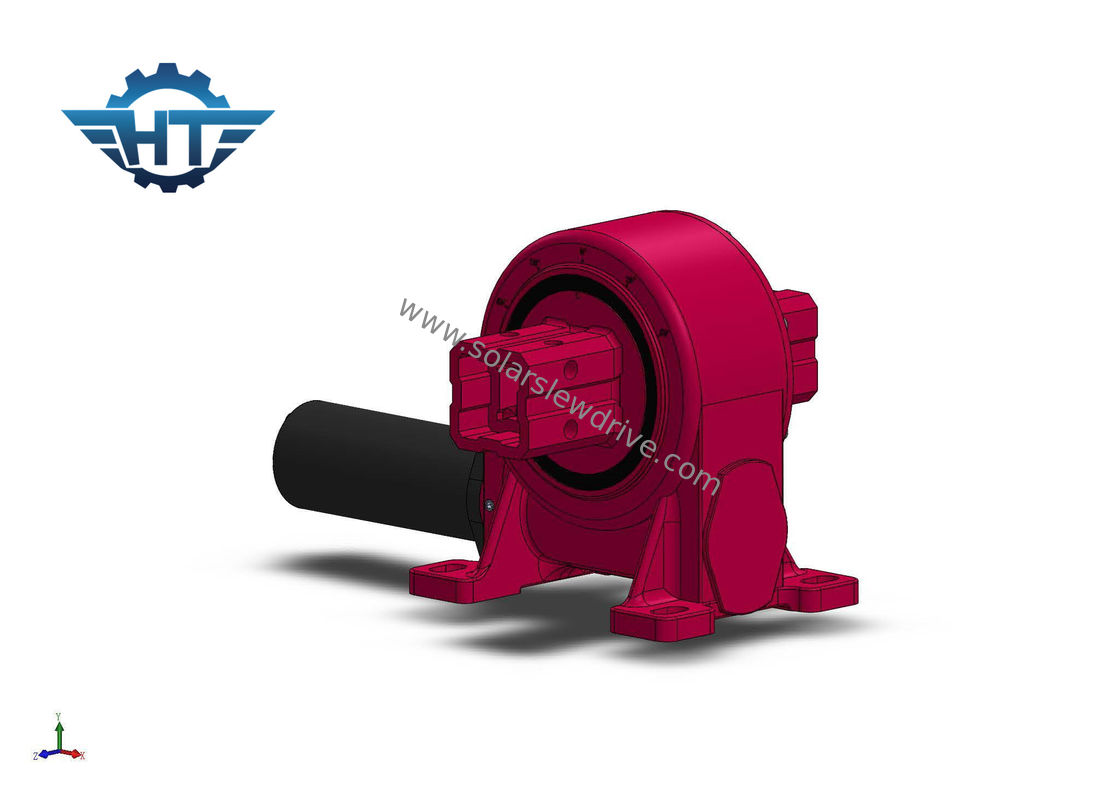

VE5 Tek Eksenli Solar Tracker Düşük Boşluklu Planet Şanzımanlı Döner Tahrik Ekseni
Döner Tahrik Açıklaması
Döner tahrikler, güneş takip sisteminde yaygın olarak kullanılmaktadır.Fotovoltaik güç istasyonu izleme, düz tek eksenli bağlantı, eğik tek eksenli bağlantı, eğik tek eksenli ve iki eksenli izleme sistemini içerir.
Döner Sürücü Uygulamaları
1. Düz tek eksenli bağlantı için SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21.Bu tür bir sistem 30 derecenin altındaki enlemler ve 12 derecenin altındaki zemin eğimleri için uygundur.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 Eğik tek eksenli bağlantı için döner tahrik.Bu tür orta ve yüksek enlemlerdeki sistemler için uygundur, zeminin yaklaşık olarak düz olması gerekir.
3. Eğik tek eksenli ünite için SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 döner sürücüler.Bu tür bir sistem orta ve yüksek enlemler için uygundur.
4. Çift güneş takip sistemi için SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 döner tahrik.Bu tür sistemler her türlü yeryüzü şekline uygundur.
Özellikleri
1. 0~180° arasında döndürün
2. Sol veya sağ tarafa bir tahrik motoru bağlayın
3. Gres fabrikadan önce doldurulmuştu
4. Basit kurulum
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
8. Dikey kurulum için uygun yüksek arka tutma torku
9. Düşük bakım
Dikey VE Serisi IP66 Döner Sürücü Performans Parametreleri
modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Eksenel Yük | Radyal Yük | Tutma Torku | Yeterlik | Hassas | Kendinden kilitleme | Ağırlık |
Nm | Nm | kN | kN | Nm | derece | Evet | kilogram | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0.1 | Evet | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0.1 | Evet | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0.1 | Evet | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | %40 | ≤0.1 | Evet | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0.1 | Evet | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0.1 | Evet | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0.1 | Evet | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0.1 | Evet | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0.1 | Evet | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0.1 | Evet | 244 kg |
